नेक्सपेरिया यूएसए इंक। 2N7002HR


2N7002HR, एक n - चैनल एन्हांसमेंट मोड फ़ील्ड - इफ़ेक्ट ट्रांजिस्टर (FET), उच्च -गति स्विचिंग अनुप्रयोगों में लगे डिजाइनरों के लिए एक वरदान है। एक नाली के साथ रेटेड - 60 वोल्ट के स्रोत वोल्टेज और 115 एमए के निरंतर नाली वर्तमान को संभालने में सक्षम, यह विश्वसनीयता और दक्षता सुनिश्चित करता है।


1 वोल्ट का उल्लेखनीय रूप से कम दहलीज वोल्टेज इसे कम -बिजली परिदृश्यों के लिए एक प्रमुख विकल्प बनाता है जहां बिजली की खपत को कम करना अत्यंत महत्वपूर्ण है। कम से कम - 7 ओम का प्रतिरोध, 2N7002HR पावर अपव्यय को कम करने और उच्च गति स्विचिंग सर्किट के भीतर दक्षता को बढ़ाने में एक्सेल।


एक कॉम्पैक्ट एसओटी में रखा गया - 23 पैकेज, यह अच्छी तरह से - विविध उद्योगों में सतह माउंट अनुप्रयोगों के लिए अनुकूल है। इसके अलावा, एक MOSFET के रूप में उच्च गति और निम्न - वोल्टेज संचालन के लिए अनुकूलित, यह एनालॉग और डिजिटल सिग्नल स्विचिंग कार्यों दोनों में उत्कृष्ट प्रदर्शन प्रदान करता है।


नेक्सपेरिया यूएसए इंक। 2N7002HR की विशेषताएं

  • कम शोर उत्सर्जन की गारंटी
  • प्रबल और विश्वसनीय डिजाइन
  • औद्योगिक उपयोग के लिए उपयुक्त
  • उच्च प्रदर्शन स्तर प्राप्त करता है

नेक्सपेरिया यूएसए इंक। 2N7002HRआवेदन

  • वर्तमान सेंसर
  • टच सेंसर
  • लोड सेल एम्पलीफायर
  • गति का नियंत्रक

नेक्सपेरिया यूएसए इंक। 2N7002HR की विशेषताएं

Channelsv की संख्या2कुल आपूर्ति वोल्टेज (+5 v = 5, v 5 v = 10) (अधिकतम) (v)30
कुल आपूर्ति वोल्टेज (+5 v = 5, v 5 v = 10) (मिनट) (v)7रेल-से-रेलमें v+
जीबीडब्ल्यू (टाइप) (मेगाहर्ट्ज)3स्लीव रेट (टाइप) (v/µs)13
VOS (25 ° C पर ऑफसेट वोल्टेज) (अधिकतम) (MV)3IQ प्रति चैनल (टाइप) (MA)1.4
1 kHz (टाइप) (nv√hz) पर vn18रेटिंगसूची
परिचालन तापमान सीमा (° C)0 से 70ऑफसेट बहाव (टाइप) (μv/° C)18
विशेषताएँमानक ampsइनपुट पूर्वाग्रह वर्तमान (अधिकतम) (पीए)200
सीएमआरआर (टाइप) (डीबी)100Iout (टाइप) (ए)0.01
वास्तुकलाबुझानाइनपुट कॉमन मोड हेडरूम (नकारात्मक आपूर्ति के लिए) (टाइप) (v)3
इनपुट कॉमन मोड हेडरूम (सकारात्मक आपूर्ति के लिए) (टाइप) (v)0आउटपुट स्विंग हेडरूम (नकारात्मक आपूर्ति के लिए) (टाइप) (v)1.5
आउटपुट स्विंग हेडरूम (सकारात्मक आपूर्ति के लिए) (टाइप) (v)-1.5

नेक्सपेरिया यूएसए इंक। 2N7002HR का डेटशीट


2N7002BKW बनाम 2N7002HR

चित्र                1740123562685780.png1740123593190425.png

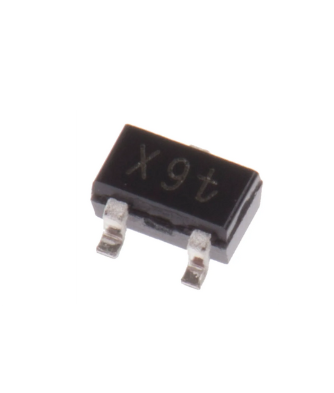

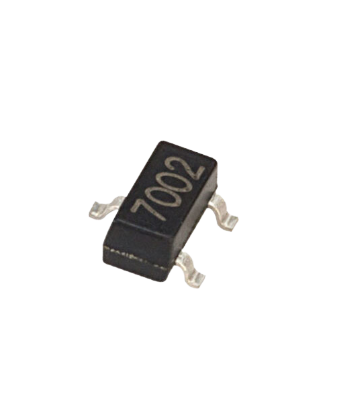

भाग संख्या2N7002BKW2N7002HR
उत्पादकनेक्सपेरिया यूएसए इंक।नेक्सपेरिया यूएसए इंक।
पैकेटएससी - 70, एसओटी - 323SOT23 - 3
विवरण2N7002BKW N - चैनल MOSFET
एन - चैनल 60 वी 300 एमए (टीसी) 830 एमडब्ल्यू (टीसी) सतह माउंट टू - 236 एबी
एन/ए (स्रोत पाठ में पूरी तरह से वर्णित नहीं है, लेकिन एक संबंधित भाग)
भंडार93079240
प्रकार संख्या2N7002BKW2N7002H
पैकेज नामएससी - 70SOT23
उत्पाद की स्थितिउत्पादनउत्पादन
चैनल प्रकारएनएन
ट्रांजिस्टर का एनआर11
वीडीएस [अधिकतम] (वी)6060
Rdson [अधिकतम] @ vgs = 10 v (m ()16001600
Rdson [अधिकतम] @ vgs = 5 v (m ()20002000
टीजे [अधिकतम] (° C)150150
आईडी [अधिकतम] (ए)0.310.36
QGD [टाइप] (नेकां)0.10.1
Qg (tot) [टाइप] @ vgs = 4.5 v (nc)0.50.3
पीटीओटी [अधिकतम] (डब्ल्यू)0.2750.34
Vgsth [टाइप] (v)1.61.75
मोटर वाहन योग्यYY
CISS [टाइप] (पीएफ)3334
कोस [टाइप] (पीएफ)77
तारीख2011 - 01 - 242021 - 12 - 01
आदेश योग्य भाग संख्या2N7002BKW, 1152N7002HR
रासायनिक सामग्री2N7002BKW2N7002H
वीजीएस [अधिकतम] (वी)2020

नेक्सपेरिया यूएसए इंक।

मेटल - ऑक्साइड - सेमीकंडक्टर फील्ड - इफेक्ट ट्रांजिस्टर (शॉर्ट के लिए MOSFETS) एक प्रकार का अर्धचालक है जो आमतौर पर डिजिटल और एनालॉग दोनों सर्किट दोनों में उपयोग किया जाता है, और वे उपयोगी बिजली उपकरण भी हैं। एक मूल कॉम्पैक्ट ट्रांजिस्टर के रूप में, MOSFETs विद्युत अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं।

यह लंबे समय से व्यापक रूप से माना जाता है कि 21 वीं सदी में कई तकनीकी प्रगति MOSFETS के बिना संभव नहीं होती। MOSFETs द्विध्रुवी जंक्शन ट्रांजिस्टर (BJTs) की तुलना में अधिक व्यापक रूप से उपयोग किए जाते हैं क्योंकि उन्हें लोड करंट के लिए बहुत कम नियंत्रण वर्तमान की आवश्यकता होती है। एक एन्हांसमेंट-मोड MOSFET की चालकता को "सामान्य रूप से बंद" स्थिति में बढ़ाया जा सकता है। गेट के माध्यम से लागू वोल्टेज "सामान्य रूप से" राज्य में चालकता को कम कर सकता है। MOSFETs की लघुकरण प्रक्रिया अपेक्षाकृत सरल है, और उन्हें कॉम्पैक्ट अनुप्रयोगों के लिए आकार में प्रभावी रूप से कम किया जा सकता है।

MOSFET के अन्य लाभों में तेजी से स्विचिंग (विशेष रूप से डिजिटल सिग्नल के लिए), न्यूनतम बिजली की खपत और उच्च घनत्व वाली समाई शामिल हैं, जो इसे बड़े पैमाने पर एकीकरण के लिए एक आदर्श विकल्प बनाते हैं।

MOSFETS एकीकृत सर्किट के मुख्य घटक हैं। उनके लघुकरण के लिए धन्यवाद, उन्हें एक ही चिप में डिजाइन और निर्मित किया जा सकता है। एक एकीकृत सर्किट चिप पर MOSFETS चार - टर्मिनल तत्व हैं, अर्थात् स्रोत (ओं), गेट (जी), नाली (डी), और शरीर (बी)। शरीर आमतौर पर स्रोत से जुड़ा होता है, जो MOSFET को एक क्षेत्र-प्रभाव ट्रांजिस्टर के रूप में कार्य करने में सक्षम बनाता है। मुख्य रूप से दो प्रकार के ट्रांजिस्टर हैं। एक द्विध्रुवी जंक्शन ट्रांजिस्टर (BJT) है, और दूसरा क्षेत्र - प्रभाव ट्रांजिस्टर (FET) है। MOSFETS फील्ड-इफेक्ट ट्रांजिस्टर प्रकार से संबंधित हैं। BJTs आमतौर पर 1 एम्पीयर से नीचे की धाराओं के लिए उपयोग किए जाते हैं; MOSFETs आमतौर पर बड़ी धाराओं वाले अनुप्रयोगों के लिए उपयोग किए जाते हैं।

दो प्रकार के MOSFETs हैं: घटाव - मोड और वृद्धि - मोड। घटाव-मोड MOSFET एक बंद स्विच की तरह काम करता है। एक सकारात्मक वोल्टेज एक ऑपरेटिंग करंट उत्पन्न करता है, और एक नकारात्मक वोल्टेज ऑपरेटिंग करंट को रोकता है। एन्हांसमेंट मोड MOSFET एक प्रकार है जिसका उपयोग आमतौर पर आधुनिक अनुप्रयोगों में किया जाता है। जैसा कि पहले उल्लेख किया गया है, एक MOSFET एक उपकरण है जिसका उपयोग विद्युत संकेतों को स्विच करने या बढ़ाने के लिए किया जाता है। इन्हें चालकता को बदलकर प्राप्त किया जा सकता है, जिसे लागू वोल्टेज को अलग करके बदला जा सकता है।

MOSFETs डिजिटल सर्किट में सबसे अधिक इस्तेमाल किए जाने वाले ट्रांजिस्टर हैं और मेमोरी चिप्स या माइक्रोप्रोसेसर में मिलियन-स्तरीय एकीकरण प्राप्त कर सकते हैं। इसके अलावा, MOSFET ट्रांजिस्टर को आमतौर पर वोल्टेज-नियंत्रित सर्किट में स्विच के रूप में उपयोग किया जाता है। यह माना जाता है कि MOSFETS के उद्भव ने तकनीकी उपकरणों की एक श्रृंखला के विकास में योगदान दिया है, जैसे कि पॉकेट कैलकुलेटर और डिजिटल कलाई घड़ी।
