VS-MBR2045CT-M3 VISHAY SEMICONDUCTORS SCHOTTKY DIODES

Vishay सेमीकंडक्टर्स VS-MBR2045CT-M3

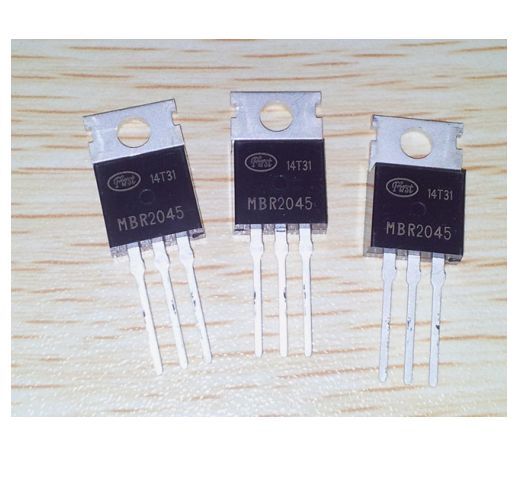

Vishay सेमीकंडक्टर्स VS-MBR2045CT-M3 एक उच्च-प्रदर्शन Schottky Rectifier है।

विशाल अर्धचालकVS-MBR2045CT-M3 की विशेषताएं

यह उच्च -आवृत्ति संचालन के लिए डिज़ाइन किया गया है और एक जंक्शन तापमान पर काम कर सकता है () 150 डिग्री सेल्सियस तक।
इसमें बढ़ी हुई असभ्यता और लंबी अवधि की विश्वसनीयता के लिए एक गार्ड रिंग है।
डिवाइस हैलोजेन - फ्री, आरओएचएस - कॉम्प्लेंट, और टर्मिनेशन लीड (पीबी) - फ्री है। इसमें एक उच्च शुद्धता, उच्च - तापमान - आज्ञाकारी एपॉक्सी एनकैप्सुलेशन भी है जो बढ़ाया यांत्रिक शक्ति और नमी प्रतिरोध प्रदान करता है।

Vishay सेमीकंडक्टर्स VS-MBR2045CT-M3 के एप्लिकेशन

यह उच्च तापमान पर कम रिवर्स रिसाव के लिए अनुकूलित है और आमतौर पर बिजली की आपूर्ति, कन्वर्टर्स, फ्रीव्हीलिंग डायोड और रिवर्स बैटरी सुरक्षा को स्विच करने में उपयोग किया जाता है।

Vishay सेमीकंडक्टर्स VS-MBR2045CT-M3 की विशेषताएं

उत्पाद श्रेणी	Schottky डायोड और रेक्टिफायर	रोह	सत्य
पहुँचना	विवरण	उत्पाद	शोटी रेक्टिफायर
बढ़ते शैली	होल के माध्यम से	पैकेज / मामला	To-220ab-3
विन्यास	दोहरी एनोड आम कैथोड	तकनीकी	साई
If - फॉरवर्ड करंट	10 ए	VRRM - दोहराव रिवर्स वोल्टेज	45 वी
VF - फॉरवर्ड वोल्टेज	840 एम.वी.	IFSM - फॉरवर्ड सर्ज करंट	1.06 ka
Ir - रिवर्स करंट	100 यूए	न्यूनतम परिचालन तापमान	- 65 सी
अधिकतम परिचालन तापमान	+ 150 सी	ब्रांड	विशाल अर्धचालक
उत्पाद का प्रकार	Schottky डायोड और रेक्टिफायर	फैक्टरी पैक मात्रा	50
उपश्रेणी	डायोड और रेक्टिफायर	वीआर - रिवर्स वोल्टेज	45 वी
इकाई का वज़न	0.130443 ऑउंस

Vishay सेमीकंडक्टर्स VS-MBR2045CT-M3'S DATASHEET

Vishay सेमीकंडक्टर्स VS-MBR2045CT-M3 की श्रेणी-Schottky Diodes

आज के पीसीबी सर्किट डिजाइन और इलेक्ट्रॉनिक विनिर्माण क्षेत्रों में, एक अद्वितीय अर्धचालक इलेक्ट्रॉनिक घटक के रूप में, शोट्की डायोड, हमेशा अपने विशिष्ट प्रदर्शन लाभों के लिए उत्पादन लाइन पर एक सामान्य उपस्थिति रही है। Schottky डायोड, जिसे Schottky Barrier Diode या Hot Carier Diode के रूप में भी जाना जाता है, एक उपकरण है जो एक धातु और एक अर्धचालक के बीच संपर्क द्वारा गठित सुधार संपत्ति का उपयोग करता है। पारंपरिक पीएन - जंक्शन डायोड की तुलना में, शोट्की डायोड में एक कम फॉरवर्ड वोल्टेज ड्रॉप और एक तेज स्विचिंग स्पीड है, जिससे उन्हें उच्च -आवृत्ति और कम - पावर - खपत के क्षेत्रों में व्यापक अनुप्रयोग संभावनाएं मिलती हैं। Schottky डायोड की विशेषताएं मुख्य रूप से निम्नलिखित पहलुओं में परिलक्षित होती हैं:

कम फॉरवर्ड वोल्टेज ड्रॉप: एक शोट्की डायोड का फॉरवर्ड वोल्टेज ड्रॉप आमतौर पर केवल 0.2V के बारे में होता है, जो एक पीएन - जंक्शन डायोड के 0.7V से बहुत कम होता है। यह Schottky डायोड को कम शक्ति - खपत अनुप्रयोगों में एक महत्वपूर्ण लाभ देता है।

फास्ट स्विचिंग स्पीड: Schottky डायोड में एक बहुत तेज़ स्विचिंग स्पीड है और उच्च -आवृत्ति सर्किट के लिए उपयुक्त हैं। उच्च गति वाले डिजिटल सर्किट और रेडियो - आवृत्ति सर्किट में, शोट्की डायोड प्रभावी रूप से सिग्नल विरूपण और शोर को कम कर सकते हैं।

उच्च - तापमान प्रतिरोध: Schottky डायोड में उच्च तापमान प्रतिरोध होता है और उच्च तापमान पर संचालित हो सकता है। उपरोक्त विशेषताओं के आधार पर, Schottky डायोड के पीसीबी सर्किट डिजाइन और SMT (सरफेस माउंट टेक्नोलॉजी) पैच उत्पादन और विनिर्माण में निम्नलिखित फायदे हैं:

सर्किट दक्षता में सुधार करें: कम फॉरवर्ड वोल्टेज ड्रॉप सर्किट बिजली की खपत को कम करने और सर्किट दक्षता में सुधार करने में मदद करता है।

सर्किट डिजाइन को सरल बनाएं: फास्ट स्विचिंग स्पीड सर्किट डिजाइन को सरल बनाता है, सर्किट में घटकों की संख्या को कम करता है और इसकी जटिलता।

विश्वसनीयता बढ़ाएं: उच्च तापमान प्रतिरोध शोट्की डायोड को कठोर वातावरण में स्थिर रूप से संचालित करने की अनुमति देता है, सर्किट की विश्वसनीयता में सुधार करता है।

VS-MBR2045CT-M3 बनाम। MBRB30H50CTHE3_A/P

भाग संख्या	MBRB30H50CTHE3_A/P	VS-MBR2045CT-1-M3
वर्ग	डायोड - रेक्टिफायर - सरणियाँ	डायोड - रेक्टिफायर - सरणियाँ
उत्पादक	विशाल सेमीकंडक्टर - डायोड डिवीजन	विशाल सेमीकंडक्टर - डायोड डिवीजन
विवरण	डायोड सरणी Schottky 50v to263ab	डायोड Schottky 45V 10A TO262AA
पैकेट	नली	टेप और रील (टीआर)
शृंखला	मोटर वाहन, AEC-Q101	-
माउन्टिंग का प्रकार	सतह पर्वत	होल के माध्यम से
पैकेज / मामला	To-263-3, Dicpak (2 लीड + टैब), TO-263AB	To-262-3 लॉन्ग लीड्स, I ofpak, To-262AA
आपूर्तिकर्ता युक्ति पैकेज	To-263ab	To-262aa
डायोड प्रकार	schottky	schottky
वोल्टेज - फॉरवर्ड (वीएफ) (अधिकतम) @ अगर	680 mV @ 15 ए	840 mV @ 10 ए
वर्तमान - रिवर्स लीकेज @ वीआर	60 @A @ 50 V	100 µA @ 45 V
डायोड विन्यास	1 जोड़ी आम कैथोड	1 जोड़ी आम कैथोड
वोल्टेज - डीसी रिवर्स (वीआर) (अधिकतम)	50 वी	45 वी
वर्तमान - औसत सुधार (IO) (प्रति डायोड)	15 ए	10 ए
रफ़्तार	फास्ट रिकवरी = <500NS,> 200mA (IO)	फास्ट रिकवरी = <500NS,> 200mA (IO)
रिवर्स रिकवरी टाइम (टीआरआर)	-	-
ऑपरेटिंग तापमान - जंक्शन	-65 ° C ~ 175 ° C	-65 ° C ~ 150 ° C
