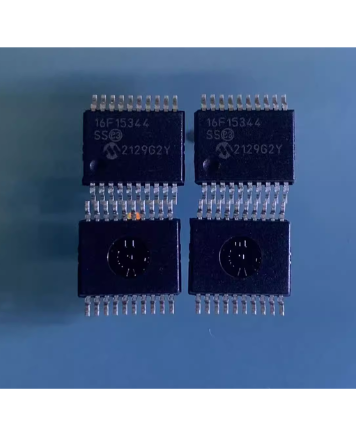

माइक्रोचिप प्रौद्योगिकी PIC16F15344-I/SS+बम
PIC16F15344 - I/SS एक माइक्रोकंट्रोल हैमाइक्रोचिप प्रौद्योगिकी द्वारा आर। इसमें 7KB फ्लैश मेमोरी, 512 - बाइट SRAM के साथ C - Compiler - ऑप्टिमाइज्ड RISC आर्किटेक्चर है। इसमें कई कम - बिजली मोड और विभिन्न परिधीय जैसे एडीसी, डीएसी, पीडब्लूएम, आदि हैं, जो औद्योगिक नियंत्रण, स्मार्ट होम और संचार अनुप्रयोगों के लिए उपयुक्त हैं।
माइक्रोचिप प्रौद्योगिकी PIC16F15344-I/SS की विशेषताएं
शक्तिशाली कोर प्रदर्शन:यह तेजी से ऑपरेशन को सक्षम करते हुए, C कंपाइलर के लिए अनुकूलित एक RISC आर्किटेक्चर को अपनाता है। सबसे छोटा निर्देश चक्र 125Ns तक पहुंच सकता है। इसमें 16-स्तरीय हार्डवेयर स्टैक और कई एड्रेसिंग मोड हैं, जो विभिन्न कार्यों के कुशल प्रसंस्करण के लिए अनुमति देते हैं। यह इंटरप्ट का समर्थन करता है, जो विशिष्ट घटनाओं के होने पर तुरंत प्रतिक्रिया दे सकता है, और कार्यक्रम निष्पादन की निरंतरता सुनिश्चित करने के लिए स्वचालित रूप से संदर्भ को बचाता है।
प्रचुर मात्रा में स्मृति संसाधन:इसमें 7KB फ्लैश प्रोग्राम मेमोरी और 512 बाइट्स ऑफ डेटा SRAM शामिल हैं। मेमोरी एक्सेस विभाजन (एमएपी) के साथ, यह लिखने की सुरक्षा और कस्टम विभाजन को प्राप्त कर सकता है, डेटा सुरक्षा को बढ़ा सकता है और डेटा सुरक्षा और बूटलोडर अनुप्रयोगों के लिए उपयुक्त हो सकता है। डिवाइस सूचना क्षेत्र (DIA) फैक्ट्री-कैलिब्रेटेड मानों को संग्रहीत करता है, जो तापमान सेंसर की सटीकता को बेहतर बनाने में मदद करता है।
कम-शक्ति लाभ:इसमें कई कम-शक्ति मोड हैं, जैसे कि डोज, आइडल और स्लीप मोड, जो बिजली की खपत को प्रभावी ढंग से कम कर सकते हैं। स्लीप मोड में, विशिष्ट करंट केवल 50NA (1.8V पर) है, जो सख्त बिजली की खपत आवश्यकताओं के साथ अनुप्रयोगों के लिए उपयुक्त है।
विविध परिधीय:यह विभिन्न प्रकार के एनालॉग और डिजिटल बाह्य उपकरणों को एकीकृत करता है। उदाहरण के लिए, इसमें 10-बिट एडीसी है जो 43 बाहरी चैनलों का समर्थन करता है। एनालॉग परिधीयों में दो तुलनित्र भी शामिल हैं, एक 5-बिट डीएसी, आदि। डिजिटल परिधीयों में विभिन्न अनुप्रयोगों की विविध आवश्यकताओं को पूरा करते हुए कई पीडब्ल्यूएम, दो ईयूएसएआरटी, कॉन्फ़िगर करने योग्य लॉजिक सेल (सीएलसी), आदि शामिल हैं।
माइक्रोचिप प्रौद्योगिकी PIC16F15344-I/SS के अनुप्रयोग
औद्योगिक नियंत्रण क्षेत्र:अपने कई PWM आउटपुट का उपयोग करके, यह मोटर्स की गति, वाल्वों की शुरुआती डिग्री आदि को ठीक से नियंत्रित कर सकता है। उदाहरण के लिए, एक स्वचालित उत्पादन लाइन में, यह रोबोट आर्म्स के आंदोलन को नियंत्रित करता है। पीडब्लूएम संकेतों के माध्यम से मोटर को समायोजित करके, यह सटीक स्थिति और संचालन प्राप्त कर सकता है। शून्य-क्रॉसिंग डिटेक्शन मॉड्यूल जो इसके पास है, वह ट्राइक के नियंत्रण को सरल बना सकता है, जिससे यह औद्योगिक शक्ति नियंत्रण परिदृश्यों जैसे कि एसी मोटर्स की गति विनियमन के लिए उपयुक्त हो जाता है।
स्मार्ट होम डिवाइस:इसकी कम-शक्ति खपत विशेषताओं के लिए धन्यवाद, इसका उपयोग बैटरी से चलने वाले उपकरणों जैसे स्मार्ट डोर लॉक और स्मोक अलार्म में किया जा सकता है, जो डिवाइस की बैटरी जीवन का विस्तार करता है। प्रचुर मात्रा में I/O पोर्ट और कॉन्फ़िगर करने योग्य लॉजिक सेल (CLC) विभिन्न सेंसर और एक्ट्यूएटर्स को आसानी से जोड़ सकते हैं, जो उपकरणों के बुद्धिमान नियंत्रण को सक्षम कर सकते हैं। उदाहरण के लिए, एक स्मार्ट डोर लॉक में, यह लॉक के उद्घाटन और समापन को नियंत्रित कर सकता है और दरवाजे की स्थिति का पता लगा सकता है।
संचार क्षेत्र:दो EUSART इंटरफेस RS-232, RS-485, और LIN जैसे संचार प्रोटोकॉल का समर्थन करते हैं, जिससे यह औद्योगिक संचार और स्मार्ट होम सिस्टम में उपकरणों के बीच संचार के लिए उपयुक्त है, इस प्रकार विश्वसनीय डेटा ट्रांसमिशन प्राप्त होता है। उदाहरण के लिए, यह स्मार्ट होम उपकरणों और केंद्रीय नियंत्रक के बीच सूचना बातचीत को सक्षम बनाता है।
माइक्रोचिप प्रौद्योगिकी PIC16F15344-I/SS की विशेषताएं
| कार्यक्रम स्मृति आकार (kb) | 7 | राम (बाइट्स) | 512 |
| आंकड़ा eeprom (बाइट्स) | 0 | पिन काउंट | 20 |
| ऑपरेशन वोल्टेज मैक्स। (v) | 5.5 | ऑपरेशन वोल्टेज मिन। (v) | 1.8 |
| टाइमर | 1 x 8-बिट-2 x 16-बिट | अधिकतम एडीसी संकल्प (बिट्स) | 10 |
| एडीसी चैनल | 17 | शून्य क्रॉस डिटेक्ट | हाँ |
| तुलनित्रों की संख्या | 2 | एसपीआई | 1 -spi |
| I2c | 1 -i2c | अकेले खड़े हो जाओ | 4 |
| कम बिजली | हाँ | संख्यात्मक रूप से नियंत्रित थरथरानवाला (NCO) | 1 |
| डेटा सिग्नल न्यूक्यूलर | 0 |
माइक्रोचिप प्रौद्योगिकी PIC16F15344-I/SS का डेटशीट
माइक्रोचिप प्रौद्योगिकी PIC16F15344-I/SS की श्रेणी- माइक्रोकंट्रोलर
माइक्रोकंट्रोलर्स के प्रमुख लाभों में लागत-प्रभावशीलता, ऊर्जा दक्षता और तेजी से विकास चक्र शामिल हैं। उदाहरण के लिए, घरेलू उपकरणों और ऑटोमोटिव सेंसर जैसे लागत-संवेदनशील अनुप्रयोगों में 8-बिट माइक्रोकंट्रोलर एक्सेल, जहां सादगी और कम बिजली की खपत सर्वोपरि है। इस बीच, 32-बिट मॉडल, अक्सर एआरएम या आरआईएससी-वी कोर पर आधारित होते हैं, IoT गेटवे, मेडिकल डिवाइस और रोबोटिक्स में अधिक मांग वाले कार्यों को संभालते हैं, जिसमें उच्च प्रसंस्करण शक्ति और उन्नत परिधीयों की आवश्यकता होती है। मानकीकृत विकास उपकरण, पुस्तकालयों और सामुदायिक समर्थन सहित माइक्रोकंट्रोलर के आसपास का पारिस्थितिकी तंत्र, आगे नवाचार को तेज करता है, जिससे वे शौकियों और उद्यमों के लिए समान रूप से सुलभ हो जाते हैं।
इस बहुमुखी प्रतिभा का एक प्रमुख उदाहरण हैमाइक्रोचिप प्रौद्योगिकीPic16f15344-i/ss, PIC16F153xx परिवार से 8-बिट माइक्रोकंट्रोलर। कम-शक्ति और लागत प्रभावी अनुप्रयोगों के लिए डिज़ाइन किया गया, इसमें 16 kb फ्लैश मेमोरी, 1.25 kB SRAM, और एक विस्तृत ऑपरेटिंग वोल्टेज रेंज (1.8V-5.5V) है, जो इसे बैटरी-संचालित उपकरणों के लिए उपयुक्त बनाता है। चिप 12-बिट एडीसी, यूएसबी 2.0 फुल-स्पीड कंट्रोलर, और कई संचार इंटरफेस (यूएआरटी, एसपीआई, आईएक्स) जैसे उन्नत परिधीयों को एकीकृत करता है, जो स्मार्ट सेंसर या पोर्टेबल इलेक्ट्रॉनिक्स में सहज कनेक्टिविटी को सक्षम करता है। अपनी ऊर्जा कुशल XLP (चरम कम शक्ति) तकनीक के साथ, PIC16F15344-I/SS 20 NA के रूप में कम धाराओं को प्राप्त करता है, IoT एंडपॉइंट या पहनने योग्य उपकरणों में बैटरी जीवन का विस्तार करता है। इसका कॉम्पैक्ट SOIC-28 पैकेज और मजबूत फीचर सेट उदाहरण देता है कि इस तरह के माइक्रोकंट्रोलर कैसे कॉम्पैक्ट, पावर-कुशल एम्बेडेड सिस्टम में नवाचार को जारी रखते हैं, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए सामर्थ्य के साथ प्रदर्शन को संतुलित करते हैं।
PIC16F15344-I/SS'S MANUFACTRUER-माइक्रोचिप प्रौद्योगिकी
माइक्रोचिप तकनीक माइक्रोकंट्रोलर्स डोमेन में एक ट्रेलब्लेज़र रही है। 1989 में अपनी स्थापना के बाद से, इसने लगातार अभिनव उत्पादों को पेश किया है। कंपनी की PIC माइक्रोकंट्रोलर श्रृंखला विशेष रूप से प्रसिद्ध है। उदाहरण के लिए, PIC16 श्रृंखला, अपने सभ्य प्रदर्शन और प्रोग्रामबिलिटी के साथ, औद्योगिक नियंत्रण, चिकित्सा उपकरणों और मोटर वाहन इलेक्ट्रॉनिक्स में व्यापक उपयोग पाया गया है। PIC18 श्रृंखला, कॉम्पैक्ट संरचना, कम बिजली की खपत और आसान विकास की विशेषता, विभिन्न क्षेत्रों में भी लोकप्रिय है। ये 8 - बिट माइक्रोकंट्रोलर, 16 - बिट PIC24 श्रृंखला के साथ, जो उच्च कंप्यूटिंग प्रदर्शन और बड़ी मेमोरी क्षमता प्रदान करता है, ने विभिन्न अनुप्रयोगों की जरूरतों को पूरा किया है। फोरोवर, माइक्रोचिप टेक्नोलॉजी के एवीआर - आधारित माइक्रोकंट्रोलर, जैसे कि एटीएक्सएमईए श्रृंखला के साथ अपने उच्च प्रदर्शन और कम - बिजली सुविधाओं के साथ, एक निशान भी बनाया है। हाल के दिनों में, कंपनी ने PIC32 श्रृंखला जैसे 32 - बिट माइक्रोकंट्रोलर्स में प्रवेश किया है, जो प्रविष्टि - स्तर से उच्च -प्रदर्शन उपकरणों तक उत्पाद पोर्टफोलियो की एक विस्तृत श्रृंखला प्रदान करता है। ये कई कनेक्टिविटी विकल्प जैसे कैन, यूएसबी और ईथरनेट की पेशकश करते हैं, जो अधिक जटिल अनुप्रयोगों में उनके उपयोग को सक्षम करते हैं। उल्लेखनीय उदाहरण PIC16F15344 - I/SS है। यह कम शक्ति और लागत - प्रभावी अनुप्रयोगों के लिए डिज़ाइन किया गया है, उन्नत बाह्य उपकरणों को एकीकृत करता है। यह माइक्रोकंट्रोलर को विकसित करने, बिजली की खपत और लागत को संतुलित करने वाले माइक्रोकंट्रोलर्स को विकसित करने के लिए माइक्रोचिप प्रौद्योगिकी की क्षमता को प्रदर्शित करता है, जो माइक्रोकंट्रोलर क्षेत्र की प्रगति को चलाता है।
PIC16F15344-I/SS बनाम। Pic16f15344t-e/so
| चित्र |  |  |
|---|---|---|
| निर्माता भाग संख्या | Pic16f15344-i/ss+बम | Pic16f15344t-e/so+बम |
| उत्पादक | माइक्रोचिप प्रौद्योगिकी इंक | माइक्रोचिप प्रौद्योगिकी इंक |
| Pbfree कोड | हाँ | |
| रोह कोड | हाँ | |
| भाग जीवन चक्र कोड | सक्रिय | सक्रिय |
| IHS निर्माता | माइक्रोचिप प्रौद्योगिकी इंक | माइक्रोचिप प्रौद्योगिकी इंक |
| अनुपालन कोड तक पहुंचें | अनुपालन | अनुपालन |
| ईसीसीएन कोड | Ear99 | 3A991.A.2 |
| एचटीएस कोड | 8542.31.00.01 | 8542.31.00.01 |
| समाकसी निर्माता | माइक्रोचिप | |
| एडीसी है | हाँ | हाँ |
| अतिरिक्त विशेषता | 2.3 वी पर संचालित होता है 16 मेगाहर्ट्ज पर न्यूनतम आपूर्ति | 2.3 वी पर संचालित होता है 16 मेगाहर्ट्ज पर न्यूनतम आपूर्ति |
| बिट आकार | 8 | 8 |
| सीमा स्कैन | नहीं | नहीं |
| सीपीयू परिवार | Pic16 | Pic16 |
| घड़ी आवृत्ति-मैक्स | 32 मेगाहर्ट्ज | 32 मेगाहर्ट्ज |
| डीएसी चैनल | हाँ | हाँ |
| डीएमए चैनल | नहीं | नहीं |
| प्रारूप | नियत बिन्दु | नियत बिन्दु |
| एकीकृत कैश | नहीं | नहीं |
| JESD-30 कोड | आर-पीडीएसओ-जी 20 | आर-पीडीएसओ-जी 20 |
| JESD-609 कोड | ई 3 | |
| लंबाई | 7.2 मिमी | 12.8 मिमी |
| निम्न शक्ति विधा | हाँ | हाँ |
| बाहरी रुकावटों की संख्या | 1 | 1 |
| I/O लाइनों की संख्या | 18 | 18 |
| सीरियल I/OS की संख्या | 2 | 2 |
| टर्मिनलों की संख्या | 20 | 20 |
| टाइमर की संख्या | 5 | 5 |
| चिप डेटा रैम चौड़ाई पर | 8 | 8 |
| चिप प्रोग्राम रोम चौड़ाई पर | 8 | 8 |
| संचालन तापमान-अधिकतम | 85 ° C | 125 ° C |
| प्रचालन तापमान-खनन | -40 ° C | -40 ° C |
| पीडब्लूएम चैनल | हाँ | हाँ |
| पैकेज बॉडी मटेरियल | प्लास्टिक/एपॉक्सी | प्लास्टिक/एपॉक्सी |
| पैकेज कोड | एसएसओपी | शराबी |
| पैकेज समतुल्यता कोड | SSOP20, .3 | SOP20, .4 |
| पैकेज आकार | आयताकार | आयताकार |
| पैकेज शैली | छोटी रूपरेखा, संकोच | छोटी रूपरेखा |
| राम (बाइट्स) | 512 | 512 |
| रोम (शब्द) | 7168 | 7168 |
| रोम प्रबाणता | चमक | चमक |
| बैठा हुआ ऊंचाई-मैक्स | 2 मिमी | 2.65 मिमी |
| रफ़्तार | 32 मेगाहर्ट्ज | 32 मेगाहर्ट्ज |
| करंट-मैक्स की आपूर्ति | 3.6 मा | 3.6 मा |
| आपूर्ति वोल्टेज-मैक्स | 5.5 वी | 5.5 वी |
| आपूर्ति वोल्टेज-मिन | 3 वी | 2.5 वी |
| आपूर्ति वोल्टेज-नाम | 3 वी | 3 वी |
| सतह पर्वत | हाँ | हाँ |
| तकनीकी | सीएमओएस | सीएमओएस |
| तापमान ग्रेड | औद्योगिक | ऑटोमोटिव |
| टर्मिनल खत्म | मैट टिन (एसएन) | |
| टर्मिनल रूप | गूल विंग | गूल विंग |
| टर्मिनल पिच | 0.65 मिमी | 1.27 मिमी |
| टर्मिनल स्थिति | दोहरी | दोहरी |
| चौड़ाई | 5.3 मिमी | 7.5 मिमी |
| यूपीएस/यूसीएस/परिधीय आईसीएस प्रकार | माइक्रोकंट्रोलर, आरआईएससी | माइक्रोकंट्रोलर, आरआईएससी |
| आधार संख्या मैच | 1 | 1 |
