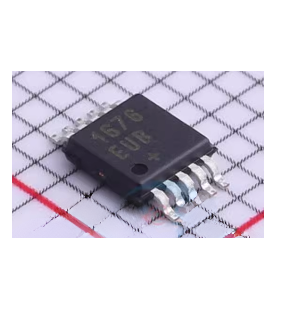

एनालॉग डिवाइस / मैक्सिम एकीकृत MAX1676EUB+T+बम
एनालॉग डिवाइस / मैक्सिम इंटीग्रेटेड MAX1676EUB+T एक कॉम्पैक्ट, हाई -दक्षता स्टेप - UP DC - DC कनवर्टर है। इसमें सिर्फ 16 anda की एक क्विसेन्ट सप्लाई करंट है और 200ma आउटपुट पर 94% दक्षता तक पहुंच सकता है। इसका इनपुट वोल्टेज 0.7V से VOUT (2V - 5.5V से समायोज्य) तक फैला है। एक समायोज्य वर्तमान सीमा और एंटी -रिंगिंग फीचर के साथ, यह अच्छी तरह से है - वायरलेस डिवाइस और चिकित्सा उपकरण जैसे अनुप्रयोगों के लिए अनुकूल, स्थिर बिजली की आपूर्ति सुनिश्चित करना।
एनालॉग डिवाइस / मैक्सिम एकीकृत MAX1676EUB+T की सुविधाएँ
इस डिवाइस में 10 - पिन µmax पैकेज है। यह एक समायोज्य वर्तमान सीमा की सुविधा देता है, जिससे डिजाइनरों को CLSEL पिन का उपयोग करके इसे 0.5A या 1A पर सेट करने की अनुमति मिलती है, जो विभिन्न अनुप्रयोगों में लचीलापन प्रदान करता है। इसके अतिरिक्त, यह एक निर्मित है - इनकार रिंगिंग को कम करने के लिए सर्किटरी में, ईएमआई को कम से कम करना। इसमें एक LBI/LBO लो -बैटरी डिटेक्टर भी शामिल है और इसमें पावर मैनेजमेंट सिस्टम में इसकी कार्यक्षमता को बढ़ाते हुए, 0.1 sucta का एक तर्क - नियंत्रित शटडाउन करंट है।
एनालॉग डिवाइस / मैक्सिम इंटीग्रेटेड MAX1676EUB+T के एप्लिकेशन
पोर्टेबल इलेक्ट्रॉनिक्स के दायरे में, यह एक महत्वपूर्ण भूमिका निभाता है। उदाहरण के लिए, पेजर्स और वायरलेस फोन में, इसके उच्च -दक्षता रूपांतरण और 16 resulta की कम quiescent आपूर्ति वर्तमान अत्यधिक फायदेमंद हैं। ये विशेषताएं बैटरी लाइफ का विस्तार करती हैं, जो उन उपकरणों के लिए आवश्यक है जो सीमित बिजली स्रोतों पर भरोसा करते हैं। हैंड - हेल्ड कंप्यूटर और पीडीए भी MAX1676EUB+T से लाभान्वित होते हैं। यह स्थिर बिजली उत्पादन प्रदान कर सकता है, इन उपकरणों का सुचारू संचालन सुनिश्चित करता है, जब इनपुट वोल्टेज 0.7V - Vout रेंज के भीतर भिन्न होता है।
इसके अलावा, आरएफ टैग में और 1 - से 3 - सेल हैंड - हेल्ड डिवाइस, MAX1676EUB+T की विशेषताओं जैसे कि चयन करने योग्य आउटपुट वोल्टेज (2V - 5.5V) और उच्च दक्षता पावर रूपांतरण इष्टतम प्रदर्शन और लंबी बैटरी रनटाइम में योगदान करते हैं।
एनालॉग डिवाइस / मैक्सिम एकीकृत MAX1676EUB+T की विशेषताओं
| उत्पाद श्रेणी | स्विचिंग वोल्टेज नियामक | रोह | सत्य |
| आउटपुट वोल्टेज | 3.3 वी, 5 वी | आउटपुट करेंट | 420 मा |
| आउटपुट की संख्या | 1 आउटपुट | टोपोलॉजी | बढ़ाना |
| पैकेज / मामला | UMAX-10 | बढ़ते शैली | एसएमडी/एसएमटी |
| आवृत्ति बदलना | 500 kHz | निष्क्रिय करंट | 16 ua |
| न्यूनतम परिचालन तापमान | - 40 सी | अधिकतम परिचालन तापमान | + 85 सी |
| शृंखला | Max1676 | ब्रांड | अनुरूप उपकरण / अधिकतम एकीकृत |
| इनपुट वोल्टेज | 700 एमवी से 5.5 वी | उत्पाद का प्रकार | स्विचिंग वोल्टेज नियामक |
| शट डाउन | शट डाउन | फैक्टरी पैक मात्रा | 2500 |
| उपश्रेणी | पीएमआईसी - पावर मैनेजमेंट आईसीएस | प्रकार | स्विचिंग नियामक |
| भाग # उपनाम | Max1676 | इकाई का वज़न | 0.000847 ऑउंस |
एनालॉग डिवाइस / मैक्सिम इंटीग्रेटेड MAX1676EUB+T का डेटशीट
एनालॉग डिवाइस / मैक्सिम इंटीग्रेटेड MAX1676EUB+T की श्रेणी-वोल्टेज नियामक ICS
इलेक्ट्रॉनिक्स की जटिल दुनिया में, वोल्टेज नियामक आईसीएस एक महत्वपूर्ण भूमिका निभाते हैं। वे अनसंग नायक हैं जो विभिन्न इलेक्ट्रॉनिक घटकों के लिए एक सुसंगत और उपयुक्त बिजली की आपूर्ति सुनिश्चित करते हैं।
वोल्टेज नियामकों IC को एक सर्किट द्वारा आवश्यक सटीक वोल्टेज में उपलब्ध आपूर्ति वोल्टेज को परिवर्तित करने की चुनौती से निपटने के लिए डिज़ाइन किया गया है। बैटरी, पावर बसें, या सौर पैनल जैसे पावर स्रोत शायद ही कभी सटीक वोल्टेज को सर्किट की मांग करते हैं। यह वह जगह है जहां ये आईसीएस अंदर कदम रखते हैं।
दो मुख्य प्रकार हैं: रैखिक और स्विचिंग। रैखिक नियामक एक ट्रांजिस्टर की चालकता को लगातार समायोजित करके काम करते हैं। एक त्रुटि एम्पलीफायर एक आंतरिक संदर्भ के साथ आउटपुट वोल्टेज की तुलना करता है, इनपुट वोल्टेज के बावजूद एक स्थिर आउटपुट बनाए रखता है और वर्तमान उतार -चढ़ाव को लोड करता है। हालांकि, जब इनपुट और आउटपुट वोल्टेज के बीच एक बड़ा अंतर होता है, तो रैखिक नियामक काफी अक्षम हो सकते हैं क्योंकि वे गर्मी के रूप में शक्ति को नष्ट करते हैं।
दूसरी ओर, स्विचिंग नियामकों, शून्य और पूर्ण चालन के बीच एक ट्रांजिस्टर को बार -बार स्विच करके काम करता है। इससे कम बिजली का अपव्यय और उच्च दक्षता होती है। वे विभिन्न सर्किट टोपोलॉजी में आते हैं और अक्सर उच्च -वर्तमान डिजिटल आईसी को पावर करने के लिए उपयोग किए जाते हैं। यद्यपि वे स्विचिंग शोर उत्पन्न करते हैं, उचित डिजाइन इस मुद्दे को कम कर सकता है।
वोल्टेज नियामकों के बाजार में ICS, एनालॉग डिवाइस / मैक्सिम एकीकृत MAX1676EUB+T एक उल्लेखनीय विकल्प है। यह एक कॉम्पैक्ट और कुशल बूस्ट डीसी - डीसी कनवर्टर है। 0.7V - 5.5V से एक विस्तृत इनपुट वोल्टेज रेंज के साथ, यह 5V या 3.3V के प्रीसेट वोल्टेज को आउटपुट कर सकता है, या बाहरी प्रतिरोधों का उपयोग करके समायोजित किया जा सकता है। आउटपुट करंट के 300mA तक पहुंचाने की इसकी क्षमता पोर्टेबल इलेक्ट्रॉनिक्स से लेकर औद्योगिक उपकरणों तक, विश्वसनीय और स्थिर बिजली रूपांतरण प्रदान करने के लिए, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
Max1676eub+t vs max1837eut33+t
| पैरामीटर |  |  |
|---|---|---|
| भाग संख्या | Max1676eub+t+बम | Max1837eut33+t+बम |
| वर्ग | पीएमआईसी - वोल्टेज नियामक - डीसी डीसी स्विचिंग नियामक | पीएमआईसी - वोल्टेज नियामक - डीसी डीसी स्विचिंग नियामक |
| उत्पादक | अधिकतम एकीकृत | अधिकतम एकीकृत |
| विवरण | आईसी रेग को बढ़ावा मिला 10umax | IC Reg बक 3.3V 250MA SOT23 - 6 |
| पैकेट | टेप और रील (टीआर) | Jinftry - Reel® |
| शृंखला | - | - |
| परिचालन तापमान | -40 ° C ~ 85 ° C (TA) | -40 ° C ~ 85 ° C (TA) |
| माउन्टिंग का प्रकार | सतह पर्वत | सतह पर्वत |
| पैकेज / मामला | 10 - TFSOP, 10 - MSOP (0.118 ", 3.00 मिमी चौड़ाई) | एसओटी - 23 - 6 |
| आपूर्तिकर्ता युक्ति पैकेज | 10 - उमाक्ससोप | एसओटी - 6 |
| समारोह | आगे आना | त्यागपत्र देना |
| टोपोलॉजी | बढ़ाना | बक |
| उत्पादन का प्रकार | समायोज्य | तय |
| वोल्टेज - आउटपुट (न्यूनतम/निश्चित) | 2V (3.3V, 5V) | 3.3 वी |
