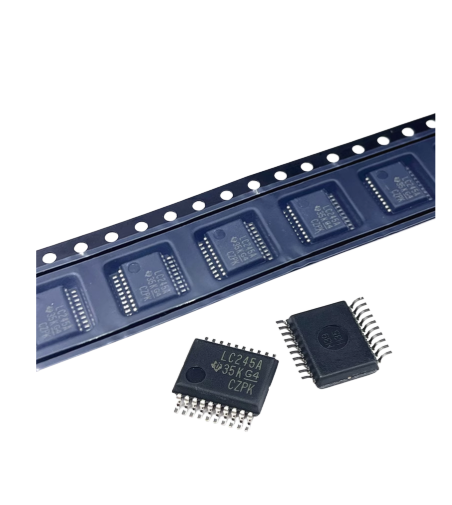

टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBR+बम
टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBRएक ऑक्टल बस ट्रांसीवर है। यह 1.65V - 3.6V की आपूर्ति वोल्टेज रेंज पर संचालित होता है और मिश्रित - वोल्टेज सिस्टम में सहज एकीकरण को सक्षम करते हुए, 5.5V इनपुट तक संभाल सकता है। 3.3V पर 6.3ns के कम प्रसार देरी के साथ, यह तेजी से डेटा हस्तांतरण सुनिश्चित करता है। इसमें कम शोर, हॉट - स्वैपिंग और मजबूत ईएसडी सुरक्षा के लिए एक IOFF फ़ंक्शन है, जो विभिन्न अनुप्रयोगों में विश्वसनीय डेटा संचार के लिए आदर्श है।
टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBR की विशेषताएं
- व्यापक आपूर्ति वोल्टेज सीमा: यह 1.65V से 3.6V की आपूर्ति वोल्टेज रेंज के भीतर काम कर सकता है। यह लचीलापन इसे विभिन्न बिजली वातावरणों और विभिन्न सर्किट डिजाइनों में उपयोग करने की अनुमति देता है जिनके लिए अलग -अलग वोल्टेज स्तर की आवश्यकता होती है।
- उच्च इनपुट सहिष्णुता: डिवाइस इनपुट वोल्टेज को 5.5V तक स्वीकार कर सकता है। यह सुविधा उन घटकों के साथ इंटरफेस करने के लिए उपयोगी है जो उच्च वोल्टेज स्तरों पर काम करते हैं, एक प्रणाली के विभिन्न भागों के बीच सहज संचार को सक्षम करते हैं जिनमें अलग -अलग वोल्टेज आवश्यकताएं हो सकती हैं। यह मिश्रित-मोड सिग्नल ऑपरेशन का समर्थन करता है, उच्च और निम्न वोल्टेज दोनों घटकों के साथ आसान एकीकरण के लिए अनुमति देता है।
- उच्च गति डेटा संचरण: इसमें अपेक्षाकृत कम प्रसार देरी है। उदाहरण के लिए, 3.3V आपूर्ति पर, अधिकतम प्रसार देरी टीपीडी केवल 6.3Ns है। यह हाई-स्पीड प्रदर्शन उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां रैपिड डेटा ट्रांसफर आवश्यक है, जैसे कि हाई-स्पीड डेटा बसों और संचार इंटरफेस में।
- कम शोर की विशेषताएं: यह कम आउटपुट ग्राउंड बाउंस (v (v) के संदर्भ में अच्छा विद्युत प्रदर्शन हैओएलपी)। उदाहरण के लिए, v पर विशिष्ट परिस्थितियों मेंसीसी= 3.3V और टीए= २५∘सीवीओएलपी0.8V से कम है। इसके अतिरिक्त, यह एक अच्छा आउटपुट उच्च (v) हैओह) अंडरशूट (वी)ओएचवी) विशेषता। समान शर्तों के तहत, ठेठ वीओएचवी2V से अधिक है। ये विशेषताएं डेटा ट्रांसमिशन के दौरान सिग्नल शोर को कम करने में मदद करती हैं, स्थिर और सटीक डेटा संचार सुनिश्चित करती हैं।
- IOFF फंक्शन: यह एक हैबंदफ़ंक्शन जो इसे हॉट स्वैपिंग और आंशिक पावर-डाउन मोड का समर्थन करने में सक्षम बनाता है। मैंबंदजब डिवाइस को संचालित किया जाता है, तो सर्किट आउटपुट को निष्क्रिय कर देता है, जिससे अवांछित वर्तमान प्रवाह को सिस्टम में वापस रोका जाता है। यह सुविधा उन अनुप्रयोगों में डिवाइस की विश्वसनीयता और सुरक्षा को बढ़ाती है जहां बिजली प्रबंधन और विद्युत खतरों के खिलाफ सुरक्षा महत्वपूर्ण है।
- लेचिंग और ईएसडी संरक्षण: यह JESD 17 मानक के अनुसार 250mA से अधिक है। यह इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) सुरक्षा भी प्रदान करता है जो JESD 22 मानक से अधिक है। उदाहरण के लिए, यह 2000V के एक मानव बॉडी मॉडल (HBM) ESD और 1000V के एक चार्ज डिवाइस मॉडल (CDM) ESD का सामना कर सकता है। ये सुरक्षा विशेषताएं डिवाइस को अधिक मजबूत बनाती हैं और विद्युत सर्ज और इलेक्ट्रोस्टैटिक डिस्चार्ज से नुकसान की संभावना कम होती हैं, जिससे विभिन्न ऑपरेटिंग परिस्थितियों में इसका जीवनकाल और विश्वसनीयता बढ़ जाती है।
- उच्च ड्राइव क्षमता: इसमें स्रोत और पर्याप्त करंट को सिंक करने के लिए पर्याप्त ड्राइव ताकत है, जिससे यह अपने आउटपुट पिन से जुड़े कई लोड को प्रभावी ढंग से चलाने की अनुमति देता है। यह एक सिस्टम में अन्य एकीकृत सर्किट या परिधीय उपकरणों जैसे ड्राइविंग घटकों के लिए महत्वपूर्ण है, यह सुनिश्चित करता है कि संकेत पर्याप्त शक्ति और गुणवत्ता के साथ प्रसारित होते हैं।
- अनुकूलता: यह तर्क परिवारों की एक विस्तृत श्रृंखला के साथ संगत होने के लिए डिज़ाइन किया गया है, जिससे मौजूदा सर्किट डिजाइन और सिस्टम में एकीकृत करना आसान हो जाता है। यह संगतता डिजाइन प्रक्रिया को सरल करती है और कई मामलों में अतिरिक्त स्तर के रूपांतरण या इंटरफ़ेस घटकों की आवश्यकता को कम करती है।
टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBR के एप्लिकेशन
संचार उपकरणों के क्षेत्र में:
केबल मॉडेम टर्मिनल सिस्टम:केबल मॉडेम टर्मिनल सिस्टम में, विभिन्न वोल्टेज स्तर वाले उपकरणों के बीच उच्च गति डेटा ट्रांसमिशन और संचार की आवश्यकता होती है। SN74LVC245ADBR 1.65V से 3.6V तक की बिजली आपूर्ति के साथ काम कर सकता है और 5.5V तक के इनपुट वोल्टेज को स्वीकार कर सकता है। यह मिश्रित-मोड सिग्नल ऑपरेशन का समर्थन करता है, सिस्टम में विभिन्न चिप्स या मॉड्यूल के बीच स्तर के रूपांतरण की मांग को पूरा करता है, विभिन्न उपकरणों के बीच स्थिर और तेजी से डेटा ट्रांसमिशन सुनिश्चित करता है, और चिकनी नेटवर्क संचार की गारंटी देता है।
दूरसंचार बुनियादी ढांचा:दूरसंचार उपकरण में आमतौर पर विभिन्न विभिन्न वोल्टेज मानकों वाले घटक होते हैं और डेटा ट्रांसमिशन की विश्वसनीयता और गति के लिए अत्यधिक उच्च आवश्यकताएं होती हैं। इस डिवाइस की हाई-स्पीड ट्रांसमिशन विशेषताओं (अधिकतम प्रसार देरी के साथ टीपी.डी.6.3ns की जब 3.3V पर संचालित), साथ ही इसके अच्छे विद्युत प्रदर्शन (जैसे कम आउटपुट ग्राउंड बाउंस vओएलपीऔर उच्च आउटपुट वीओहअंडरशूट वीओएचवी), सिग्नल के हस्तक्षेप को प्रभावी ढंग से कम कर सकता है और सटीक डेटा ट्रांसमिशन सुनिश्चित कर सकता है, सिग्नल प्रोसेसिंग और दूरसंचार बुनियादी ढांचे के ट्रांसमिशन लिंक में महत्वपूर्ण भूमिका निभा सकता है।
कंप्यूटर और नेटवर्क उपकरणों के क्षेत्र में:
सर्वर:सर्वर के अंदर बड़ी मात्रा में डेटा इंटरैक्शन है, और विभिन्न घटकों को जोड़ने के लिए कुशल बस इंटरफेस की आवश्यकता होती है। SN74LVC245ADBR की उच्च ड्राइविंग क्षमता और फास्ट सिग्नल ट्रांसमिशन गति इसे सर्वरों में उच्च गति वाले डेटा बसों की आवश्यकताओं को पूरा करने में सक्षम बनाती है, मेमोरी, प्रोसेसर और अन्य परिधीयों के बीच तेजी से डेटा एक्सचेंज का एहसास करती है, और सर्वर के समग्र प्रदर्शन में सुधार करती है।
नेटवर्क स्विच:नेटवर्क स्विच को विभिन्न बंदरगाहों के बीच डेटा को जल्दी और सटीक रूप से अग्रेषित करने की आवश्यकता होती है। इस डिवाइस की कम प्रसार देरी और स्थिर विद्युत विशेषताएं स्विच की आंतरिक बस पर डेटा पैकेट ट्रांसमिशन की दक्षता और सटीकता सुनिश्चित करती हैं, डेटा हानि या त्रुटियों से बचती हैं, और नेटवर्क स्विचिंग के स्थिर संचालन को सुनिश्चित करती हैं।
प्रदर्शन और नियंत्रण उपकरणों के क्षेत्र में:
एलईडी डिस्प्ले:एलईडी डिस्प्ले सिस्टम में, नियंत्रण संकेतों और डेटा को एलईडी ड्राइवर चिप को सटीक रूप से प्रेषित करने की आवश्यकता होती है। SN74LVC245ADBR विभिन्न वोल्टेज स्तरों वाले उपकरणों के बीच संचार प्राप्त कर सकता है, मज़बूती से माइक्रोकंट्रोलर या अन्य नियंत्रण चिप्स से एलईडी ड्राइवर तक संकेतों को प्रसारित कर सकता है। इसी समय, इसके संरक्षण कार्य प्रभावी रूप से सिस्टम में विद्युत हस्तक्षेप से निपट सकते हैं, एलईडी डिस्प्ले और क्लियर इमेज डिस्प्ले के स्थिर संचालन को सुनिश्चित करते हैं।
मोटर ड्राइव:जब मोटर ड्राइव ऑपरेशन में होते हैं, तो उन्हें नियंत्रण संकेत प्राप्त करने और मोटर को संचालित करने के लिए ड्राइव करने की आवश्यकता होती है। SN74LVC245ADBR का उपयोग नियंत्रण संकेतों को अलग करने और ड्राइव करने के लिए किया जा सकता है। इसकी उच्च ड्राइविंग क्षमता सिग्नल की ताकत के लिए मोटर ड्राइव की आवश्यकताओं को पूरा कर सकती है। इसी समय, एक ऐसे वातावरण में जहां मोटर ऑपरेशन के दौरान विद्युत शोर उत्पन्न होता है, इस उपकरण के विरोधी हस्तक्षेप और सुरक्षा विशेषताएं नियंत्रण संकेतों के सटीक संचरण को सुनिश्चित कर सकती हैं और मोटर के सटीक नियंत्रण को प्राप्त कर सकती हैं।
अन्य एप्लिकेशन फ़ील्ड में:
I/O विस्तारकों के एप्लिकेशन परिदृश्य में, माइक्रोकंट्रोलर के इनपुट/आउटपुट पोर्ट की संख्या का विस्तार करना और विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करना आवश्यक है। SN74LVC245ADBR अलग -अलग वोल्टेज और माइक्रोकंट्रोलर के साथ I/O उपकरणों के बीच संवाद कर सकता है। इसके लचीले वोल्टेज अनुकूलनशीलता और स्थिर विद्युत प्रदर्शन यह सुनिश्चित करते हैं कि विस्तारित I/O पोर्ट ठीक से काम कर सकते हैं, I/O संसाधन विस्तार के लिए सिस्टम की मांग को पूरा कर सकते हैं।
टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBR की विशेषताएं
| प्रकार | विवरण |
|---|---|
| वर्ग | एकीकृत सर्किट (ICS) तर्क -संबंधी बफ़र्स, ड्राइवर, रिसीवर, ट्रांससीवर्स |
| उत्पादक | टेक्सास इंस्ट्रूमेंट्स |
| शृंखला | 74LVC |
| भाग की स्थिति | सक्रिय |
| तर्क प्रकार | ट्रान्सिवर, गैर-संविधान |
| तत्वों की संख्या | 1 |
| प्रति तत्व बिट्स की संख्या | 8 |
| इनपुट प्रकार | - |
| उत्पादन का प्रकार | 3-राज्य |
| वर्तमान - आउटपुट उच्च, कम | 24MA, 24MA |
| वोल्टेज - आपूर्ति | 1.65V ~ 3.6V |
| परिचालन तापमान | -40 ° C ~ 125 ° C (TA) |
| माउन्टिंग का प्रकार | सतह पर्वत |
| पैकेज / मामला | 20-एसएसओपी (0.209 ", 5.30 मिमी चौड़ाई) |
| आपूर्तिकर्ता युक्ति पैकेज | 20-एसओपी |
| आधार उत्पाद संख्या | 74LVC245 |
टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBR का डेटशीट

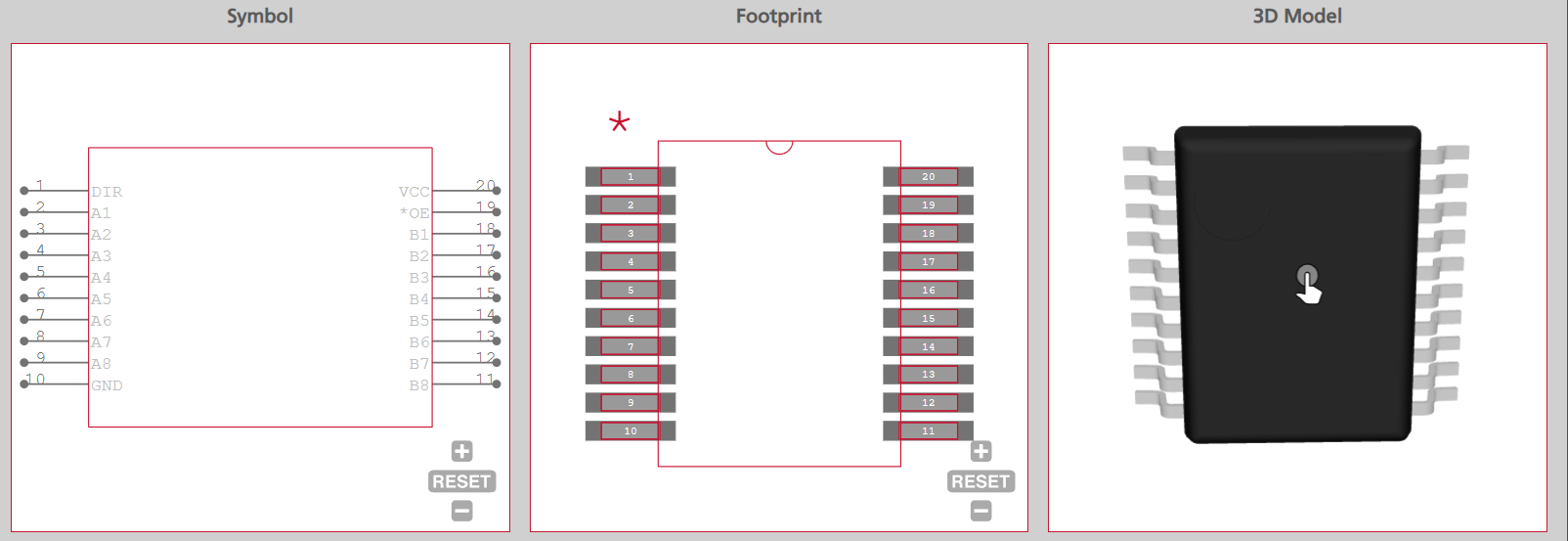

टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBR काप्रतीक, पदचिह्न और 3 डी मॉडल
टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBR एक SSOP - 20 पैकेज 1 में 20 - पिन डिवाइस है। पिनआउट इस प्रकार है:
- पिन 1 - 8 (A1 - A8): ये बस ए के लिए इनपुट पिन हैं। वे एक स्रोत डिवाइस से डेटा प्राप्त करते हैं।
- पिन 10 - 17 (बी 1 - बी 8): ये बस बी के लिए आउटपुट पिन हैं। वे एक गंतव्य डिवाइस पर डेटा भेजते हैं।
- पिन 9 (dir): यह दिशा है - नियंत्रण पिन। जब डीआईआर अधिक होता है, तो डेटा बस ए से बस बी तक बहता है जब डीआईआर कम होता है, तो डेटा बस बी से बस ए तक बहता है।
- पिन 18 (OE): यह आउटपुट है - पिन सक्षम करें। जब OE कम होता है, तो आउटपुट सक्षम होते हैं, जिससे डेटा को स्थानांतरित किया जा सकता है। जब OE उच्च होता है, तो आउटपुट एक उच्च -प्रतिबाधा स्थिति में होते हैं।
- पिन 19 (वीसीसी): यह पावर - सप्लाई पिन है, जो सकारात्मक आपूर्ति वोल्टेज (1.65V से 3.6V तक) से जुड़ा है।
- पिन 20 (GND): यह ग्राउंड पिन है, जो डिवाइस के लिए विद्युत संदर्भ प्रदान करता है।
टेक्सास इंस्ट्रूमेंट्स SN74LVC245ADBR की श्रेणी-लॉजिक कंट्रोलर, लॉजिक आईसी
लॉजिक आईसी, अर्थात्, लॉजिक इंटीग्रेटेड सर्किट, एक अर्धचालक डिवाइस है जो कई लॉजिक गेट सर्किट को एकीकृत करता है। आंतरिक रूप से, यह ट्रांजिस्टर पर आधारित है। विभिन्न व्यवस्थाओं और संयोजनों के माध्यम से, लॉजिक गेट जैसे और गेट्स, या गेट्स, और गेट्स नहीं बनते हैं, और मल्टी-लेयर मेटल इंटरकनेक्ट्स की मदद से सिग्नल ट्रांसमिशन प्राप्त किया जाता है। बूलियन लॉजिक ऑपरेशंस पर भरोसा करते हुए, लॉजिक आईसीएस जटिल गणना और नियंत्रण कार्य कर सकता है, और आधुनिक इलेक्ट्रॉनिक तकनीक का मूल है। लॉजिक आईसी प्रकारों की एक समृद्ध विविधता है। मानक लॉजिक गेट सर्किट का उपयोग बुनियादी बूलियन संचालन को लागू करने के लिए किया जाता है; समग्र लॉजिक गेट कई मानक फाटकों से बने होते हैं और अधिक जटिल तर्क कार्यों को पूरा कर सकते हैं; TTL (ट्रांजिस्टर-ट्रांसिस्टर लॉजिक) में तेज गति लेकिन अपेक्षाकृत उच्च शक्ति की खपत होती है, जबकि CMOS (पूरक धातु-ऑक्साइड-सेमिकंडक्टर) अपनी कम बिजली की खपत के लिए जाना जाता है और यह आजकल मुख्यधारा की तकनीक है; प्रोग्रामेबल लॉजिक डिवाइस को उपयोगकर्ता की जरूरतों के अनुसार लॉजिक फ़ंक्शन को कस्टमाइज़ करने के लिए प्रोग्राम किया जा सकता है; अनुप्रयोग-विशिष्ट एकीकृत सर्किट विशिष्ट अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, जो बड़े पैमाने पर उत्पादन के दौरान अनुकूलित प्रदर्शन और कम लागत के साथ हैं। लॉजिक आईसी बेहद व्यापक रूप से लागू होते हैं। कंप्यूटर में, वे CPU और GPU जैसे मुख्य घटकों की नींव हैं। संचार उपकरणों में, वे डेटा पैकेट प्रसंस्करण और रूटिंग जैसे प्रमुख कार्य करते हैं। स्मार्टफोन और स्मार्ट टीवी जैसे उपभोक्ता इलेक्ट्रॉनिक्स में, वे बुनियादी संचालन और उन्नत कार्यों का समर्थन करते हैं। औद्योगिक स्वचालन के क्षेत्र में, उनका उपयोग सटीक नियंत्रण और डेटा प्रसंस्करण के लिए किया जाता है। ऑटोमोटिव इलेक्ट्रॉनिक्स में, वे इंजन प्रबंधन, सुरक्षा प्रणालियों और इतने पर सहायता करते हैं।
टेक्सास इंस्ट्रूमेंट्स 'SN74LVC245ADBRएक उत्कृष्ट तर्क आईसी है। एक ऑक्टल बस ट्रांसीवर के रूप में, यह एक बिजली की आपूर्ति के साथ 1.65V से 3.6V तक संचालित हो सकता है और विभिन्न वोल्टेज वातावरण के अनुकूल, 5.5V तक के इनपुट वोल्टेज का सामना कर सकता है। हाई-स्पीड ट्रांसमिशन, कम शोर, IOFF फ़ंक्शन, और गुड ESD (इलेक्ट्रोस्टैटिक डिस्चार्ज) और लैच-अप प्रोटेक्शन जैसी विशेषताओं के साथ, यह डेटा ट्रांसमिशन परिदृश्यों में उत्कृष्ट प्रदर्शन करता है और विभिन्न उपकरणों के बीच डेटा इंटरैक्शन के लिए स्थिर गारंटी प्रदान करता है।
SN74LVC245ADBR के निर्माता-टेक्सस इंस्ट्रूमेंट्स
टेक्सास इंस्ट्रूमेंट्स ने लॉजिक आईसी फील्ड में उल्लेखनीय करतब हासिल किए हैं। 1958 में, इंजीनियर जैक किल्बी ने पहले वाणिज्यिक एकीकृत सर्किट का आविष्कार किया, एक एकल अर्धचालक सब्सट्रेट पर कई इलेक्ट्रॉनिक घटकों को एकीकृत किया। इस नवाचार ने एकीकृत सर्किट के लिए लघु और बढ़ी हुई कार्यक्षमता के एक नए युग का उद्घाटन किया। इसके बाद, टीआई ने लगातार नवाचार किया है। 1963 में, इसने सिलिकॉन गेट टेक्नोलॉजी को पेश किया, जिसने बिजली की खपत को काफी कम कर दिया और प्रदर्शन में सुधार किया, एकीकृत सर्किट के बाद के विकास के लिए एक ठोस आधार बनाया। टीआई डिजिटल सिग्नल प्रोसेसर (डीएसपी) जैसे लॉजिक आईसी उत्पादों की एक विविध रेंज प्रदान करता है। इसके उत्पादों का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें संचार, कंप्यूटिंग और मोटर वाहन शामिल हैं, विभिन्न उद्योगों में तकनीकी नवाचार और विकास की सुविधा प्रदान करते हैं। 2024 में नई लॉन्च की गई प्रोग्रामेबल लॉजिक डिवाइस श्रृंखला अत्यधिक एकीकृत है और सिस्टम जटिलता को कम कर सकती है, एक बार फिर से लॉजिक आईसी क्षेत्र में अपनी अग्रणी स्थिति का प्रदर्शन कर सकती है।
