  • A8304SESTR-T ALLEGRO माइक्रोसिस्टम्स-सिंगल LNB आपूर्ति और नियंत्रण वोल्टेज नियामक


Allegro Microsystems A8304Sestr-T+बम

Allegro Microsystems A8304Sestr-Tएक एकल-चैनल कम शोर ब्लॉक नियामक (LNBR) है। यह MOSFET, वर्तमान संवेदन और मुआवजे के साथ एक अखंड बूस्ट कनवर्टर को एकीकृत करता है। 704 kHz स्विचिंग आवृत्ति की विशेषता, यह कुछ बाहरी घटकों का उपयोग करता है। एक I, C- संगत इंटरफ़ेस के साथ, यह प्रोग्रामेबल वोल्टेज (% 2% सटीकता) और डायग्नोस्टिक्स प्रदान करता है। स्लीप पिन कम-शक्ति शटडाउन को सक्षम करता है। एक 3 मिमी x 3 मिमी QFN पैकेज में स्थित, यह ROHS- अनुरूप है, -20 ° C से 85 ° C पर संचालित होता है, और उपग्रह संचार और RF सिस्टम को सूट करता है।

एलेग्रो माइक्रोसिस्टम्सA8304Sestr-T की विशेषताएं

I. कोर कार्यात्मक एकीकरण

  • अखंड वृद्धि कनवर्टर: बाहरी घटकों की आवश्यकता को कम करने के लिए MOSFET, वर्तमान संवेदन और मुआवजा सर्किटरी को बढ़ावा देता है।
  • कम शोर-बिरंगे डिजाइन: शोर-संवेदनशील संचार प्रणालियों के लिए उपयुक्त, एकल-चैनल कम शोर ब्लॉक नियामक (LNBR) के रूप में कार्य करता है।

Ii। प्रदर्शन पैरामीटर

  • आवृत्ति बदलना: 704 kHz, सर्किट बोर्ड स्पेस को बचाने के लिए छोटे बाहरी घटकों (जैसे, इंडक्टर्स, कैपेसिटर) का समर्थन करना।
  • निर्गम वर्तमान सीमा: एक शटडाउन टाइमर फ़ंक्शन के साथ, 250 Ma से 950 Ma* (अधिकतम मान पीसीबी थर्मल डिज़ाइन पर निर्भर करता है) पर निर्भर करता है।
  • पीक वर्तमान सीमा को बढ़ावा दें: अधिभार संरक्षण को अनुकूलित करने के लिए LNB वर्तमान सीमा के साथ तराजू।
  • वैकल्पिक अस्थायी वर्तमान बढ़ावा: तात्कालिक लोड मांगों को संभालने के लिए वर्तमान सीमा में एक अस्थायी 25% वृद्धि का समर्थन करता है।

Iii। इंटरफेस और नियंत्रण

  • I actc- संगत इंटरफ़ेस: आउटपुट वोल्टेज को कॉन्फ़िगर करने, कार्यों को सक्षम/अक्षम करने, और सिस्टम स्थिति निदान को कॉन्फ़िगर करने के लिए दो-तार नियंत्रण को सक्षम करता है।
  • Diseqc 1.x संगतता: सैटेलाइट कम्युनिकेशंस में DISEQC प्रोटोकॉल के लिए, लचीली 22 kHz टोन पीढ़ी का समर्थन करते हुए।
  • स्लीप मोड (स्लीप पिन): कम-पावर मोड को प्राप्त करने और अधिकतम बिजली दक्षता को प्राप्त करने के लिए I andC नियंत्रण के बिना डिवाइस के त्वरित शटडाउन को सक्षम करता है।
  • प्रोग्रामेबल आउटपुट वोल्टेज: ± 2% सटीकता, समर्थन स्टार्टअप, पुनर्गठन, और निरंतर आउटपुट नियंत्रण प्राप्त करता है।

Iv। संरक्षण और नैदानिक ​​कार्य

  • बहु संरक्षण तंत्र:
    • अंडरवोल्टेज लॉकआउट (यूवीएलओ)
    • अति संरक्षण (OCP)
    • थर्मल शटडाउन (TSD)
  • निदान सुविधाएँ: रैपिड सिस्टम समस्या स्थानीयकरण के लिए फॉल्ट रिपोर्टिंग (जैसे, पीएनडी स्थिति) का समर्थन करता है।
  • सिंक_डिस बिट: इंटरफ़ेस लचीलापन बढ़ाने के लिए पुश-पुल आउटपुट पिन के पुल-अप/पुल-डाउन स्थिति को नियंत्रित करता है।

वी। पैकेजिंग और अनुपालन

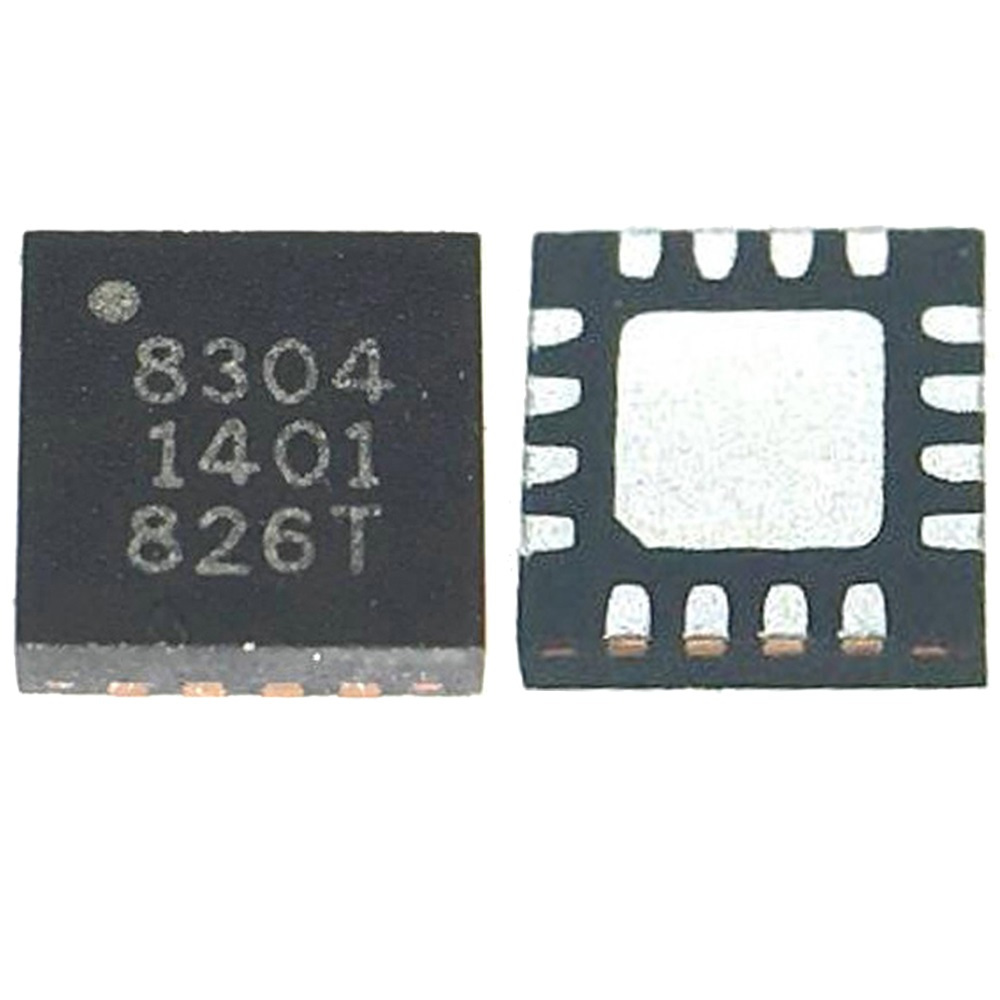

  • पैकेट: अनुकूलित थर्मल अपव्यय के लिए एक उजागर पैड के साथ 3 मिमी x 3 मिमी QFN पैकेज।
  • पर्यावरणीय मानक: लीड-फ्री (पीबी-फ्री), 100% मैट टिन लीडफ्रेम चढ़ाना, आरओएचएस मानकों के अनुरूप।
  • तापमान रेंज आपरेट करना: -20 डिग्री सेल्सियस से 85 डिग्री सेल्सियस, व्यापक तापमान वातावरण के लिए उपयुक्त।

Allegro Microsystems A8304Sestr-T के अनुप्रयोग

1। उपग्रह संचार और प्रसारण टीवी रिसेप्शन सिस्टम

मुख्य अनुप्रयोग परिदृश्य: उपग्रह प्राप्त करने वाले उपकरणों में कम-शोर ब्लॉक (LNBs) को स्थिर शक्ति की आपूर्ति। LNBs को बहुत कम शक्ति वाले शोर की आवश्यकता होती है, जो उपग्रह संकेतों को बढ़ाता है और नीचे की ओर जाता है। A8304 का कम-शोर डिजाइन और सटीक वोल्टेज विनियमन (% 2% सटीकता) सुनिश्चित करता है कि सिग्नल की गुणवत्ता शक्ति हस्तक्षेप से अप्रभावित है।
प्रोटोकॉल संगतता: DISEQC 1.x प्रोटोकॉल और लचीली 22 kHz टोन पीढ़ी का समर्थन करता है, मल्टी-सैटेलाइट स्विचिंग और एंटीना नियंत्रण आवश्यकताओं के अनुकूल है। व्यापक रूप से होम सैटेलाइट टीवी रिसीवर और पेशेवर उपग्रह संचार टर्मिनलों में उपयोग किया जाता है।

2। वायरलेस संचार और रेडियो आवृत्ति (आरएफ) उपकरण

लागू परिदृश्य: आरएफ फ्रंट-एंड मॉड्यूल, बेस स्टेशन सेंसर, या छोटे वायरलेस ट्रांससीवर्स में कम-शोर पावर नियामक के रूप में कार्य करता है। इसकी 704 kHz स्विचिंग आवृत्ति, छोटे बाहरी घटकों (जैसे, इंडक्टर्स, कैपेसिटर) के साथ जोड़ी गई, कॉम्पैक्ट आरएफ सिस्टम डिजाइनों के लिए पीसीबी स्पेस बचाता है।
वर्तमान प्रबंधन लाभ: समायोज्य आउटपुट वर्तमान सीमित (250-950 Ma*) और अस्थायी वर्तमान बूस्ट फ़ंक्शन (+25%) RF घटकों की क्षणिक उच्च-शक्ति मांगों को संबोधित करते हैं। स्लीप पिन बैटरी जीवन को अनुकूलित करने के लिए कम-शक्ति वाले स्टैंडबाय मोड को सक्षम बनाता है।

3। औद्योगिक और एम्बेडेड सिस्टम

औद्योगिक नियंत्रण परिदृश्य: औद्योगिक स्वचालन उपकरण, सेंसर नेटवर्क, या वितरित नियंत्रण प्रणाली (DCS) में कम-शक्ति सेंसर और संचार मॉड्यूल। इसकी विस्तृत ऑपरेटिंग तापमान रेंज (-20 ° C से 85 ° C) और कई सुरक्षा तंत्र (UVLO/OCP/TSD) कठोर वातावरण में स्थिर संचालन सुनिश्चित करते हैं।
एम्बेडेड डिजाइन: 3 मिमी x 3 मिमी QFN पैकेज उजागर पैड थर्मल डिज़ाइन के साथ स्पेस-विवश एम्बेडेड मदरबोर्ड या एज कंप्यूटिंग डिवाइस, विशेष रूप से मल्टी-चैनल सिस्टम में घने लेआउट की आवश्यकता होती है।

4। उपभोक्ता इलेक्ट्रॉनिक्स और पोर्टेबल उपकरण

विशिष्ट अनुप्रयोग: पोर्टेबल सैटेलाइट संचार टर्मिनलों, यूएवी संचार मॉड्यूल, आदि में उपयोग किया जाता है। एकीकृत बूस्ट एमओएसएफईटी और मुआवजा सर्किट बाहरी घटक गणना को कम करते हैं, सिस्टम लागत और जटिलता को कम करते हैं। I actc- संगत इंटरफ़ेस विविध लोड आवश्यकताओं के लिए डायनामिक आउटपुट वोल्टेज कॉन्फ़िगरेशन का समर्थन करता है।
शक्ति दक्षता अनुकूलन: स्लीप मोड और लो क्विसेंट करंट डिज़ाइन ने बैटरी लाइफ का विस्तार किया, जो बिजली-संवेदनशील हैंडहेल्ड डिवाइस के लिए आदर्श है।

5। परीक्षण और मूल्यांकन प्रणाली

मूल्यांकन बोर्ड संगतता: वास्तविक दुनिया के सर्किट में तेजी से प्रदर्शन सत्यापन के लिए APEK8304SES-01-MH मूल्यांकन बोर्ड (गैर-ROHS अनुरूप) के साथ जोड़ा गया। इंजीनियर के नेतृत्व वाले शोर परीक्षण, लोड प्रतिक्रिया विश्लेषण और प्रोटोकॉल संगतता डिबगिंग का समर्थन करता है।

निषिद्ध आवेदन क्षेत्र :Allegro स्पष्ट रूप से यह निर्धारित करता है कि A8304 श्रृंखला को लाइफ सपोर्ट सिस्टम या किसी भी उपकरण में उपयोग के लिए मना किया गया है, जहां उत्पाद की विफलता व्यक्तिगत चोट (जैसे, चिकित्सा आपातकालीन उपकरण, विमानन सुरक्षा-महत्वपूर्ण प्रणालियों, आदि) का कारण हो सकती है।


Allegro Microsystems A8304Sestr-T की विशेषताओं

उत्पाद श्रेणीपावर मैनेजमेंट स्पेशलाइज्ड - पीएमआईसीरोहविवरण
शृंखलाA8304प्रकारवोल्टेज नियामक और एलडीओ नियामक
बढ़ते शैलीएसएमडी/एसएमटीपैकेज / मामलाQFN -16
इनपुट वोल्टेज रेंज10 वी से 16 वीन्यूनतम परिचालन तापमान- 20 सी
अधिकतम परिचालन तापमान+ 85 सीआगत बहाव15 मा
ब्रांडएलेग्रो माइक्रोसिस्टम्सइनपुट वोल्टेज, अधिकतम16 वी
इनपुट वोल्टेज, न्यूनतम10 वीनमी संवेदनशीलहाँ
परिचालन आपूर्ति वर्तमान15 माउत्पाद का प्रकारपावर मैनेजमेंट स्पेशलाइज्ड - पीएमआईसी
फैक्टरी पैक मात्रा1500उपश्रेणीपीएमआईसी - पावर मैनेजमेंट आईसीएस


Allegro Microsystems A8304SESTR-T का डेटशीट

Allegro MicroSystems A8304SESTR-T's Datasheet.png

Allegro Microsystems A8304Sestr-T के पिनआउट्स

पिन नंबरसामान्य कार्यात्मक परिभाषाविवरण
विनइनपुट वोल्टेज पिनबिजली की आपूर्ति इनपुट से जुड़ता है और बिजली की आपूर्ति को स्थिर करने के लिए एक फ़िल्टरिंग संधारित्र की आवश्यकता होती है।
वाउटआउटपुट वोल्टेज पिन

LNB या लोड के लिए एक स्थिर वोल्टेज प्रदान करता है।

आउटपुट स्तर को कॉन्फ़िगरेशन के अनुसार सेट करने की आवश्यकता है (± 2% सटीकता के साथ प्रोग्राम करने योग्य)।

Gndग्राउंड पिनसिस्टम ग्राउंड से जुड़ता है। उजागर थर्मल पैड आमतौर पर गर्मी अपव्यय के लिए इस पिन से जुड़ा होता है।
IC_SCLI ac घड़ी लाइन पिनआउटपुट वोल्टेज कॉन्फ़िगरेशन और स्थिति रीडिंग जैसे नियंत्रण कार्यों को सक्षम करने के लिए माइक्रोकंट्रोलर के I oltc घड़ी सिग्नल से जुड़ता है।
IC_SDAIC डेटा लाइन पिनद्विदिश डेटा ट्रांसमिशन का समर्थन करते हुए, I interacec डेटा संचार इंटरफ़ेस के रूप में कार्य करता है।
नींदनींद मोड नियंत्रण पिन

उच्च या निम्न स्तर के साथ नींद मोड को ट्रिगर करता है (विशिष्ट तर्क को डेटशीट का उल्लेख करना चाहिए)।

I²C नियंत्रण के बिना डिवाइस को बंद करने में सक्षम बनाता है।

En/uvloसक्षम/अंडरवोल्टेज लॉकआउट पिनडिवाइस की सक्षम स्थिति को नियंत्रित करता है या यह पता लगाता है कि इनपुट वोल्टेज अंडरवोल्टेज सीमा से नीचे है या नहीं।
सीएस/ओसीवर्तमान सेंसिंग/ओवरक्रेन्ट प्रोटेक्शन पिनआउटपुट करंट की निगरानी करता है और आंतरिक वर्तमान सीमित फ़ंक्शन के साथ काम करते हुए ओवरक्रेन्ट प्रोटेक्शन (OCP) तंत्र को ट्रिगर करता है।
कंप्यूटर अनुप्रयोगमुआवजा पिनबंद-लूप प्रतिक्रिया नियंत्रण को स्थिर करने के लिए बाहरी मुआवजा घटकों (जैसे कैपेसिटर) से जुड़ता है।
बढ़ानाबूस्ट इंडक्टर कनेक्शन पिनवोल्टेज बूस्टिंग प्राप्त करने के लिए बूस्ट कनवर्टर के एनर्जी स्टोरेज इंडक्टर से जुड़ता है।
निदाननैदानिक ​​संकेत पिनआउटपुट्स फॉल्ट स्टेटस (जैसे कि ओवरक्रेक्ट और ओवरहीटिंग), पीएनडी (संभवतः फॉल्ट इंडिकेशन) जैसे नैदानिक ​​कार्यों का समर्थन करते हैं।
22khz_tone22 kHz टोन जनरेशन पिनउपग्रह स्विचिंग नियंत्रण के लिए DISEQC प्रोटोकॉल द्वारा आवश्यक 22 kHz सिग्नल उत्पन्न करता है।
सिंक_डिसपुश-पुल आउटपुट नियंत्रण पिनइंटरफ़ेस संगतता को अनुकूलित करने के लिए रजिस्टर बिट (सिंक_डिस बिट) के माध्यम से पिन के पुल-अप/पुल-डाउन स्थिति को नियंत्रित करता है।
एनसीकोई कनेक्ट पिन नहींएक आरक्षित या अप्रयुक्त पिन, आमतौर पर फ्लोटिंग या ग्राउंडेड छोड़ दिया जाता है।

एलेग्रो माइक्रोसिस्टम्सA8304SESTR-T की श्रेणी-एकल LNB आपूर्ति और नियंत्रण वोल्टेज नियामक

एकल LNB (कम शोर ब्लॉक) आपूर्ति और नियंत्रण वोल्टेज नियामकउपग्रह संचार प्रणालियों में एक महत्वपूर्ण भूमिका निभाते हैं, एलएनबी घटकों के लिए स्थिर, कम-शोर पावर डिलीवरी सुनिश्चित करते हैं जो सिग्नल प्रवर्धन और आवृत्ति रूपांतरण के लिए महत्वपूर्ण हैं। इन नियामकों को आधुनिक उपग्रह रिसीवर और संचार टर्मिनलों की मांगों को पूरा करने के लिए सटीक वोल्टेज विनियमन, मजबूत शोर दमन और लचीले नियंत्रण इंटरफेस को संतुलित करना चाहिए। प्रमुख आवश्यकताओं में समायोज्य आउटपुट वर्तमान सीमाएं, उपग्रह स्विचिंग के लिए DISEQC प्रोटोकॉल के साथ संगतता, और वोल्टेज उतार -चढ़ाव और थर्मल तनाव के खिलाफ सुरक्षा के लिए उन्नत सुरक्षा सुविधाएँ शामिल हैं।
Allegro Microsystems A8304Sestr-Tइस डोमेन में उत्कृष्टता का उदाहरण देता है। एक एकल-चैनल LNBR के रूप में, यह कॉम्पैक्ट डिजाइनों के लिए 704 kHz स्विचिंग आवृत्ति प्रदान करते हुए बाहरी घटकों को कम करते हुए, अंतर्निहित MOSFET, वर्तमान संवेदन और मुआवजा सर्किटरी के साथ एक अखंड बूस्ट कनवर्टर को एकीकृत करता है। इसका I actc- संगत इंटरफ़ेस प्रोग्रामेबल वोल्टेज स्तर (result 2% सटीकता) और डायग्नोस्टिक रिपोर्टिंग को सक्षम करता है, जबकि एक समर्पित स्लीप पिन डिजिटल नियंत्रण के बिना कम-शक्ति शटडाउन सुनिश्चित करता है। समायोज्य वर्तमान सीमाओं (250-950 Ma*) और अस्थायी अधिभार क्षमता (+25%) के साथ, यह विविध LNB लोड के लिए अनुकूल है। थर्मल पैड के साथ 3 मिमी x 3 मिमी QFN पैकेज में रखा गया, A8304Sestr-T ROHS अनुपालन और वाइड-टेम्परेचर ऑपरेशन (-20 ° C से 85 ° C) को जोड़ती है, जो इसे उपग्रह टीवी रिसीवर, वायरलेस आरएफ सिस्टम और औद्योगिक एम्बेडेड एप्लिकेशन के लिए आदर्श बनाता है। कम शोर, उच्च एकीकरण और विश्वसनीय संरक्षण पर एलेग्रो का ध्यान A8304Sestr-T को अगली पीढ़ी के LNB पावर मैनेजमेंट के लिए एक प्रमुख विकल्प के रूप में एकजुट करता है।

A8304SESTR-T के निर्माता- ALLEGRO माइक्रोसिस्टम्स

एलेग्रो माइक्रोसिस्टम्स ने खुद को एकल एलएनबी आपूर्ति और नियंत्रण वोल्टेज नियामक डोमेन में एक प्रमुख प्रर्वतक के रूप में स्थापित किया है, जो अत्याधुनिक संचार प्रणालियों में प्रदर्शन और विश्वसनीयता को परिभाषित करने वाले अत्याधुनिक समाधान प्रदान करता है। कंपनी की विशेषज्ञता उन्नत बिजली प्रबंधन प्रौद्योगिकियों को कम-शोर डिजाइन सिद्धांतों के साथ एकीकृत करने में निहित है, जो एलएनबी (कम शोर ब्लॉक) घटकों की महत्वपूर्ण आवश्यकताओं को संबोधित करती है, जिन्हें प्रभावी रूप से प्रवर्धित करने और डाउनकॉर्ट करने के लिए स्थिर, हस्तक्षेप-मुक्त शक्ति की आवश्यकता होती है।
एलेग्रो की उपलब्धि का एक प्रमुख उदाहरण हैA8304sestr-t, एक एकल-चैनल कम शोर ब्लॉक नियामक (LNBR)यह एकीकृत MOSFET, वर्तमान संवेदन और मुआवजा सर्किटरी के साथ एक अखंड बूस्ट कनवर्टर को जोड़ती है। यह डिज़ाइन 704 kHz स्विचिंग आवृत्ति को प्राप्त करते समय बाहरी घटकों को कम करता है, जो उपग्रह रिसीवर और आरएफ सिस्टम के लिए कॉम्पैक्ट और कुशल लेआउट को सक्षम करता है। डिवाइस का I actc- संगत इंटरफ़ेस प्रोग्रामेबल वोल्टेज स्तर (% 2% सटीकता) और डायग्नोस्टिक क्षमताओं को प्रदान करता है, जिससे जटिल नियंत्रण प्रणालियों के साथ सहज एकीकरण सुनिश्चित होता है। इसके अतिरिक्त, कम-शक्ति शटडाउन के लिए स्लीप पिन, समायोज्य वर्तमान सीमाएं (250-950 Ma*), और 22 kHz टोन पीढ़ी के लिए Diseqc 1.x संगतता जैसी विशेषताएं लचीलेपन और सिस्टम-स्तरीय अनुकूलन पर एलेग्रो के ध्यान को उजागर करती हैं।
थर्मल अपव्यय सुविधाओं के साथ एक 3 मिमी x 3 मिमी QFN पैकेज में रखा गया, A8304Sestr-T, एलेग्रो की लघुकरण और थर्मल दक्षता के लिए प्रतिबद्धता को दर्शाता है। इसके ROHS अनुपालन और व्यापक ऑपरेटिंग तापमान रेंज (-20 ° C से 85 ° C) औद्योगिक, उपभोक्ता और एयरोस्पेस वातावरण में अपनी प्रयोज्यता का विस्तार करते हैं। कम शोर, उच्च एकीकरण और मजबूत सुरक्षा (UVLO, OCP, TSD) को प्राथमिकता देने से, Allegro माइक्रोसिस्टम्स दुनिया भर में अगली पीढ़ी के उपग्रह संचार समाधानों को सशक्त बनाते हुए, LNB पावर मैनेजमेंट में बेंचमार्क सेट करना जारी रखते हैं।
