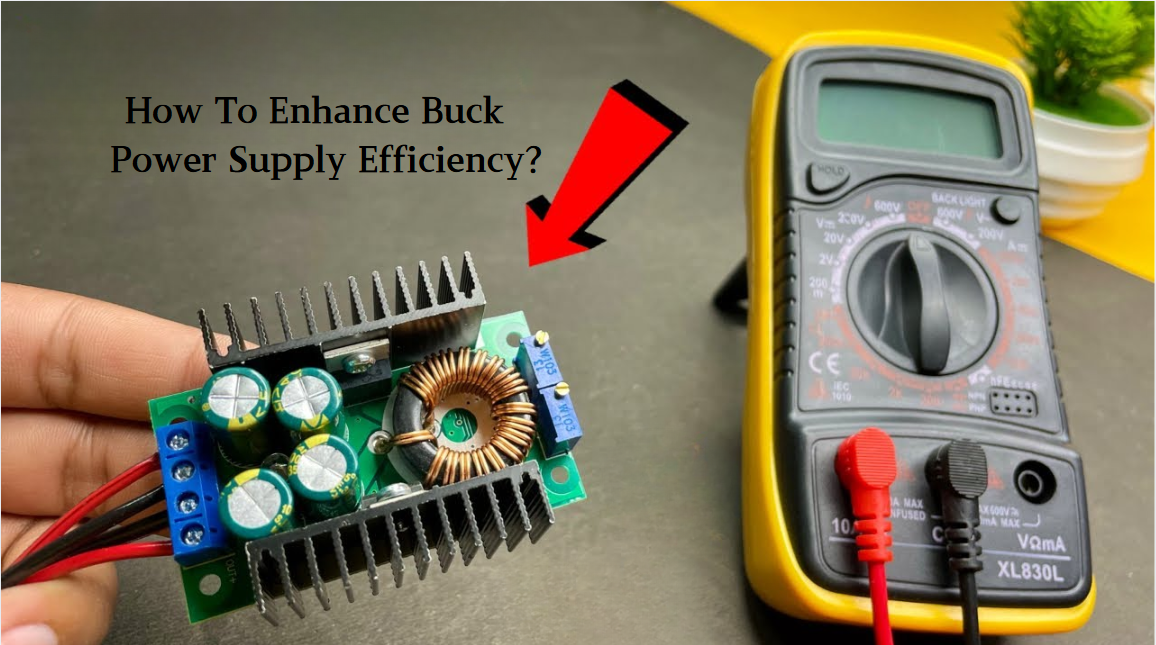

बक बिजली की आपूर्ति दक्षता बढ़ाने के लिए प्रमुख रणनीतियाँ

की दक्षता में सुधारहिरन (स्टेप-डाउन) स्विचिंगबिजली की आपूर्ति के लिए एक बहु-आयामी दृष्टिकोण की आवश्यकता होती है, जिसमें घटक चयन, टोपोलॉजी अनुकूलन, नियंत्रण रणनीतियों और थर्मल प्रबंधन सहित ऊर्जा हानि स्रोतों को लक्षित किया जाता है। नीचे मुख्य रणनीतियाँ और इंजीनियरिंग प्रथाएं हैं:

1। स्विचिंग हानि को कम करना: गतिशील प्रक्रियाओं का अनुकूलन करना

1.1 हाई-स्पीड, लो-लॉस स्विचिंग डिवाइस चयन

MOSFET/GAN डिवाइस:
कम गेट चार्ज (QG) और आउटपुट कैपेसिटेंस (COSS) के साथ घटकों को चुनें, जैसे TI का CSD18534Q5B (QG = 6.5NC,)।
उच्च-आवृत्ति अनुप्रयोगों (> 1 मेगाहर्ट्ज) के लिए, गैलियम नाइट्राइड (जीएएन) उपकरणों (जैसे, टीआई एलएमजी 5200) का उपयोग करें, जो स्विचिंग गति को 10x से बढ़ावा देते हैं और नुकसान को 50%तक कम करते हैं।

ड्राइव सर्किट अनुकूलन:
संक्रमण के दौरान वोल्टेज-वर्तमान ओवरलैप नुकसान को कम करने के लिए, नैनोसेकंड से पिकोसेकंड तक स्विचिंग देरी को संपीड़ित करने के लिए समर्पित गेट ड्राइवरों (जैसे, टीआई UCC27211) को नियोजित करें।

1.2 सॉफ्ट स्विचिंग तकनीक

अर्ध-रेजोनेंट (क्यूआर) टोपोलॉजी:
पारंपरिक हिरन सर्किट में एक गुंजयमान संधारित्र जोड़ें।शून्य-वोल्टेज स्विचिंग (ZVS)। उच्च-वोल्टेज अनुप्रयोगों (जैसे, 48V → 12V) के लिए उपयुक्त, यह 3%-5%तक दक्षता में सुधार करता है।

बहु-चरण नियंत्रण नियंत्रण:
इनपुट/आउटपुट रिपल करंट को कम करने और स्विचिंग लॉस को वितरित करने के लिए 180 °/90 ° चरण शिफ्ट के साथ समानांतर 2-चरण या 4-चरण हिरन कन्वर्टर्स। उच्च-वर्तमान परिदृश्यों के लिए आदर्श (जैसे, सर्वर पावर आपूर्ति, TI TPS53631)।

2। कम से कम चालन हानि: स्थैतिक पैरामीटर अनुकूलन

2.1 सिंक्रोनस सुधार के साथ डायोड का पूर्ण प्रतिस्थापन

फ्रीव्हीलिंग हानि तुलना:
एक Schottky डायोड (0.5V वोल्टेज ड्रॉप) 5A लोड पर 2.5W विघटित हो जाता है, जबकि एक सिंक्रोनस MOSFET () केवल 0.25W, ~ 8%तक दक्षता में सुधार करता है।

ड्राइव विचार:
शूटिंग-थ्रू को रोकने और एडेप्टिव ऑन-टाइम के माध्यम से प्रकाश-लोड दक्षता को अनुकूलित करने के लिए डेड-टाइम कंट्रोल (जैसे, एडीआई LTC7820) के साथ नियंत्रकों का उपयोग करें।

2.2 कम प्रतिरोध घटक डिजाइन

प्रारंभ करनेवाला:
फ्लैट वायर वाइंडिंग (जैसे, कॉइलक्राफ्ट XAL सीरीज़, DCR <5M and) और EMI को कम करने के लिए चुंबकीय परिरक्षण के साथ कम-DCR इंडक्टर्स का चयन करें।

संधारित्र:
आउटपुट कैपेसिटेंस के लिए समानांतर मल्टी-लेयर सिरेमिक कैपेसिटर (MLCCs), कुल ESR <10M। के साथ। उदाहरण के लिए, समानांतर में 3 × 10μF/125 ℃ x7R कैपेसिटर> 6A रिपल करंट को संभाल सकते हैं।

3। टोपोलॉजी और नियंत्रण रणनीतियाँ: गतिशील दक्षता अनुकूलन

3.1 अनुकूली मोड स्विचिंग

भार-संवेदी नियंत्रण:
हल्के लोड पर पल्स फ़्रीक्वेंसी मॉड्यूलेशन (PFM) पर स्विच करें। उदाहरण के लिए, Ti LM25118 <10ma लोड के साथ 85% दक्षता और 30μa के रूप में एक quiescent वर्तमान को बनाए रखता है।
गतिशील प्रतिक्रिया (जैसे, रिपल वोल्टेज <1% आउटपुट वोल्टेज) सुनिश्चित करने के लिए भारी भार के लिए फिक्स्ड-फ्रीक्वेंसी पीडब्लूएम का उपयोग करें।

3.2 व्यापक इनपुट वोल्टेज अनुकूलन

खंडित वोल्टेज विनियमन:
व्यापक इनपुट रेंज (जैसे, 4.5V-36V) के लिए, एकल-चरण हिरन कन्वर्टर्स में कम ड्यूटी चक्रों (डी <0.1) से अत्यधिक स्विचिंग नुकसान से बचने के लिए एक हिरन-बक कैस्केड टोपोलॉजी का उपयोग करें।
उदाहरण:एक फ्रंट-एंड हिरन 36V से 12V को कम कर देता है, और एक रियर-एंड हिरन आगे 5V तक नीचे कदम रखता है, एकल-चरण डिजाइन की तुलना में कुल दक्षता में 6% तक सुधार करता है।

4। थर्मल प्रबंधन और लेआउट: डिजाइन से कार्यान्वयन तक

4.1 घटक थर्मल लक्षण वर्णन

मोसफेट थर्मल डिजाइन:
कम-थर्मल-प्रतिरोध पैकेज (जैसे, QFN 3x3, of) चुनें और 100 ℃ से नीचे जंक्शन तापमान (TJ) रखने के लिए सीधे धातु के बाड़ों से पीसीबी थर्मल पैड कनेक्ट करें।

इंडक्टर थर्मल व्युत्पत्ति:
कोर संतृप्ति से दक्षता बूंदों से बचने के लिए इंडक्टर ऑपरेटिंग करंट 80% संतृप्ति करंट (जैसे, 10 ए संतृप्ति प्रारंभकर्ता के लिए निरंतर वर्तमान, 8A) से नीचे रहता है।

कम से कम शक्ति पाश:
इनपुट संधारित्र → MOSFET → 10 मिमी के भीतर प्रारंभ करनेवाला पथ रखें। लूप इंडक्शन (<1NH) को कम करने के लिए आंतरिक परत में एक पूर्ण ग्राउंड प्लेन के साथ 4-लेयर पीसीबी का उपयोग करें।

संकेत-शक्ति अलगाव:
रूट फीडबैक सैंपलिंग लाइन्स (एफबी) को इंडक्टर से दूर और उच्च-आवृत्ति शोर युग्मन से बचने के लिए नोड्स को स्विच करें; डिफरेंशियल सैंपलिंग शोर इम्युनिटी को बढ़ा सकती है।

5। अत्याधुनिक प्रौद्योगिकियां और केस स्टडी

5.1 वाइड-बैंडगैप अर्धचालक अनुप्रयोग

गान हिरन बिजली की आपूर्ति:
24V → 3.3V/5A बिजली की आपूर्ति के लिए एक Ti LMG5200 GAN FET- आधारित डिज़ाइन 2MHz पर संचालित होता है, जिससे प्रारंभ करनेवाला आकार 50% तक कम हो जाता है और 94% दक्षता प्राप्त होती है (पारंपरिक MOSFETs के लिए ~ 90%)।

5.2 चुंबकीय एकीकरण तकनीक

युग्मित प्रारंभ करनेवाला समाधान:
मल्टी-फेज हिरन कन्वर्टर्स में, एकीकृत चुंबकीय कोर युग्मित इंडक्टर्स (जैसे, 2-चरण बक) रिपल करंट कैंसिलेशन में 30% में सुधार करते हैं और कोर लॉस को 20% तक कम करते हैं।

6। दक्षता अनुकूलन सत्यापन और डिबगिंग

प्रमुख परीक्षण बिंदु:
MOSFET VGS और VDS तरंगों को मापने के लिए एक आस्टसीलस्कप का उपयोग करें, स्विचिंग ट्रांजिशन टाइम्स <50Ns और न्यूनतम रिंगिंग (ओवरशूट <10% सप्लाई वोल्टेज) सुनिश्चित करें।
जांच करने के लिए एक अवरक्त थर्मल इमेजर का उपयोग करेंMOSFETऔर इंडक्टर तापमान, स्थानीयकृत ओवरहीटिंग से बचने के लिए 10 to के भीतर हॉटस्पॉट तापमान अंतर रखते हुए।

हानि अपघटन विधि:
प्राथमिक हानि स्रोतों की पहचान करने और अनुकूलित करने के लिए, इनकार को डिस्कनेक्ट करने वाले, और पूर्ण-लोड चालन के साथ पूर्ण-लोड चालन के साथ नो-लोड लॉस (स्विचिंग लॉस द्वारा हावी) को मापें।

निष्कर्ष: दक्षता में सुधार के लिए एक सिस्टम दृष्टिकोण

उच्च आवृत्ति + चौड़ी-बैंडगैप: आकार-संवेदनशील अनुप्रयोगों (जैसे, ड्रोन बिजली की आपूर्ति) के लिए उपयुक्त, कॉम्पैक्ट फॉर्म कारकों के लिए कुछ स्विचिंग नुकसान का व्यापार करना।

सिंक्रोनस रेक्टिफिकेशन + बहु-चरण: उच्च-वर्तमान परिदृश्यों (जैसे, सीपीयू बिजली की आपूर्ति) के लिए आदर्श, समानांतर वर्तमान साझाकरण के माध्यम से एकल-डिवाइस तनाव को कम करना।

अनुकूली नियंत्रण + थर्मल डिजाइन: सभी लोड रेंज (लाइट लोड> 80%, भारी लोड> 92%) में उच्च दक्षता सुनिश्चित करता है और थर्मल प्रबंधन के माध्यम से घटक जीवनकाल का विस्तार करता है।

इन रणनीतियों को एकीकृत करके, बक बिजली की आपूर्ति दक्षता उच्च-घनत्व बिजली प्रणालियों के लिए विश्वसनीय समाधान प्रदान करते हुए ईएमआई और तापमान वृद्धि आवश्यकताओं को पूरा करते हुए, ठेठ भार (50%) पर 92%-95%तक पहुंच सकती है।
