DS1302 RTC: डेटशीट, विशेषताएँ, विशेषताएं, अनुप्रयोग

इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से उपयोग किए जाने वाले एक कम-शक्ति वाले उपकरण के रूप में,DS1302सटीक वास्तविक समय घड़ी/कैलेंडर रिकॉर्डिंग कार्यों पर केंद्रित है। यह सेकंड, मिनट, घंटे, दिन, सप्ताह, महीनों, और वर्षों के पूर्ण-आयामी ट्रैकिंग का समर्थन करता है, जिसमें स्वचालित लीप वर्ष मुआवजा है, और 12/24-घंटे के समय प्रारूपों के साथ संगत है। यह लेख मैक्सिम इंटीग्रेटेड द्वारा लॉन्च किए गए क्लासिक रियल-टाइम क्लॉक चिप DS1302 को व्यापक रूप से पेश करेगा।

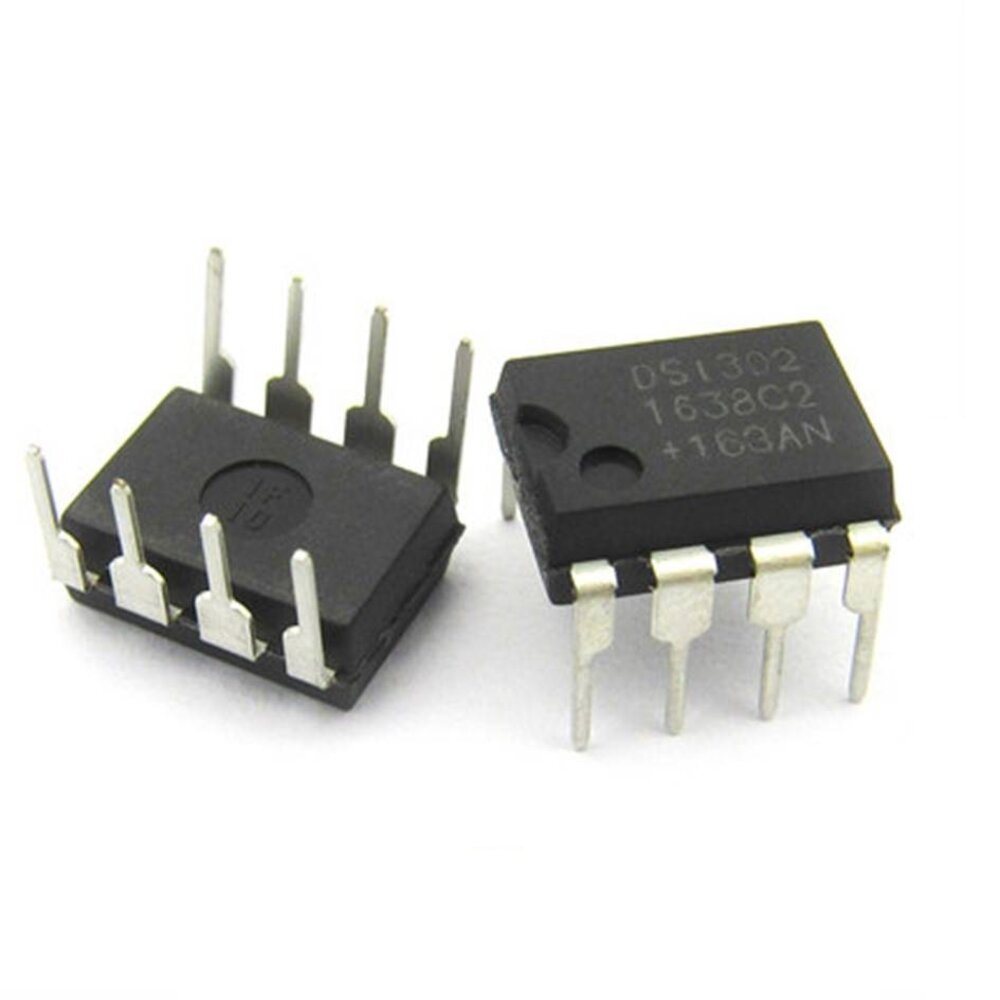

DS1302 का परिचय

DS1302 का निर्माता

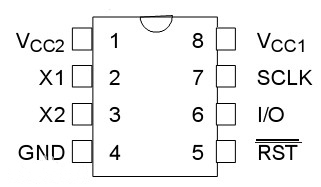

DS1302पिन फ़ंक्शंस

• पिन नंबर	पिन नाम	विवरण
  1	VCC2	दूसरा पावर इनपुट। DS1302 इस पिन के माध्यम से संचालित होता है जब VCC2 VCC1 + 0.2V से अधिक होता है।
  2, 3	X1 और x2	एक बाहरी 32.768kHz क्रिस्टल ऑसिलेटर को जोड़ने के लिए उपयोग किया जाता है।
  4	Gnd	मैदान
  5	सीटी	यह पिन पढ़ने या लिखने के संचालन के दौरान उच्च स्तर पर सेट है।
  6	I/O (डेटा लाइन)	यह 3-वायर इंटरफ़ेस के लिए एक द्विदिश डेटा पिन है।
  7	SCLK (सीरियल क्लॉक)	सीरियल इंटरफ़ेस पर डेटा आंदोलन को सिंक्रनाइज़ करने के लिए उपयोग किया जाता है।
  8	VCC1	रिचार्जेबल बिजली की आपूर्ति इस पिन से जुड़ी है।

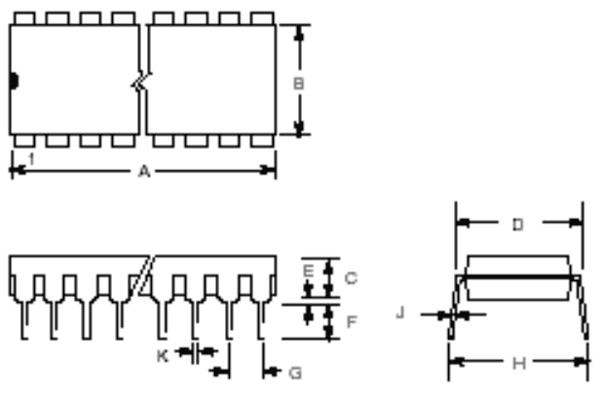

DS1302पैकेज आयामी पैरामीटर

DS1302आमतौर पर विभिन्न पैकेजों के लिए अलग-अलग आयामी मापदंडों के साथ डीआईपी (दोहरी इन-लाइन पैकेज) जैसे पैकेजों में उपलब्ध है।

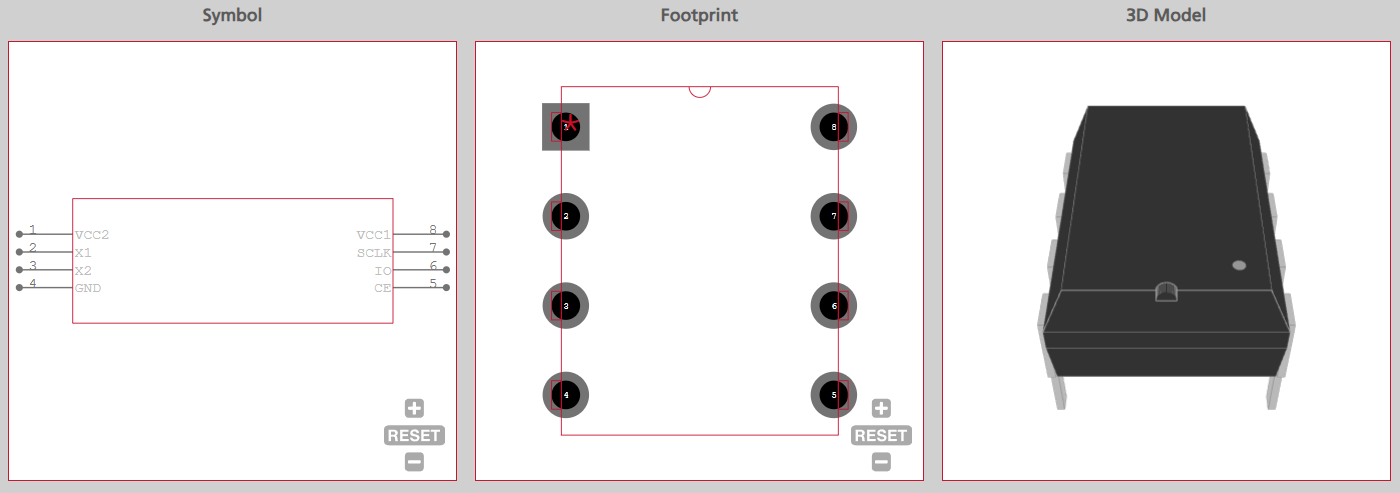

DS1302सीएडी मॉडल

DS1302 विशिष्टता

DS1302 सुविधाएँ

DS1302 एक व्यापक रूप से उपयोग किया जाता है - वास्तविक समय घड़ी (RTC) चिपनिम्नलिखित प्रमुख विशेषताओं के साथ:

व्यापक समय ट्रैकिंग: सटीक रूप से सेकंड, मिनट, घंटे, सप्ताह का दिन, तारीख (महीने का दिन), माह और वर्ष रिकॉर्ड करता है। यह हैलीप - वर्ष मुआवजायह वर्ष 2100 तक मान्य है, और 31 दिनों से कम के साथ महीनों के लिए तारीख को स्वचालित रूप से समायोजित कर सकता है।

समय प्रारूप लचीलापन: 12 - घंटे मोड के लिए AM/PM संकेतक के साथ 24 - घंटा और 12 - घंटे के समय के स्वरूपों का समर्थन करता है।

बैटरी - समर्थित रैम: 31 बाइट्स को शामिल करता हैगैर -वाष्पशील स्थैतिक रैम (एनवी एसआरएएम)। यह मेमोरी तब भी डेटा को बनाए रख सकती है जब मुख्य बिजली की आपूर्ति डिस्कनेक्ट हो जाती है, एक बैकअप बैटरी (जैसे, CR2032) के लिए धन्यवाद।

सरल सीरियल इंटरफ़ेस: एक 3 - वायर सिंक्रोनस सीरियल इंटरफ़ेस (CE/RST, I/O, और SCLK पिन सहित) का उपयोग करता है। यह आसानी से माइक्रोकंट्रोलर के साथ संवाद कर सकता है, और दोनों का समर्थन करता हैएकल - बाइट डेटा हस्तांतरणऔरफट मोड हस्तांतरण(लगातार 31 बाइट्स को पढ़ने या एक बार में लिखने की अनुमति देना)।

दोहरी बिजली आपूर्ति पिन: दो पावर पिन (मुख्य शक्ति के लिए VCC और बैकअप पावर के लिए VCC2) से लैस। जब मुख्य शक्ति विफल हो जाती है, तो यह निरंतर टाइमकीपिंग सुनिश्चित करने के लिए स्वचालित रूप से बैकअप बैटरी पर स्विच करता है।

वाइड वोल्टेज रेंज और कम शक्ति: 2.0V से 5.5V के वोल्टेज रेंज के भीतर संचालित होता है। इसमें बहुत कम बिजली की खपत होती है - आमतौर पर 2.0V पर 300na से कम, और 1μW से कम बिजली की खपत के साथ घड़ी और रैम डेटा को बनाए रख सकता है।

प्रोग्राम करने योग्य ट्रिकल चार्जर: बैकअप बैटरी (VCC2) के लिए एक प्रोग्राम करने योग्य ट्रिकल चार्जर की सुविधा है, जो बुद्धिमानी से बैटरी की शक्ति को पूरक कर सकता है।

कॉम्पैक्ट पैकेजिंग: 8 में उपलब्ध - पिन डिप (दोहरी इन - लाइन पैकेज) या तो (छोटे रूपरेखा) पैकेज, सर्किट बोर्ड पर न्यूनतम स्थान लेते हुए।

तापमान अनुकूलनशीलता:

• वाणिज्यिक ग्रेड: सामान्य - उद्देश्य अनुप्रयोगों के लिए उपयुक्त, 0 ° C से 70 ° C के भीतर संचालित होता है।
• औद्योगिक ग्रेड (वैकल्पिक): एक व्यापक तापमान सीमा में काम कर सकते हैं - 40 ° C से + 85 ° C, कठोर औद्योगिक वातावरण के लिए फिटिंग।

टीटीएल संगतता: TTL स्तरों के साथ संगत (जब VCC = 5V), पारंपरिक 5V सिस्टम डिजाइनों में एकीकृत करना आसान हो जाता है।

फट मोड दक्षता: रैम डेटा ट्रांसफर के लिए फट मोड बड़ी मात्रा में डेटा को पढ़ने और लिखने में सक्षम बनाता है।

विश्वसनीय आंकड़ा प्रतिधारण: समय और रैम डेटा के नुकसान को रोकने के लिए, बिजली के आउटेज के दौरान बैकअप बिजली की आपूर्ति के लिए सहज स्विच करना सुनिश्चित करता है।

व्यापक आवेदन गुंजाइश: अंडरराइटर्स लेबोरेटरीज (UL) जैसे संगठनों द्वारा प्रमाणित और व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणाली और पोर्टेबल उपकरणों में उपयोग किया जाता है।

DS1302 अनुप्रयोग

DS1302 के लिए वैकल्पिक समाधान

निष्कर्ष

संक्षेप में, एक समय-परीक्षण क्लासिक वास्तविक समय घड़ी चिप के रूप में,DS1302उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक निगरानी, और एम्बेडेड विकास जैसे कई क्षेत्रों में एक फर्म पायदान प्राप्त किया है, इसकी सटीक टाइमकीपिंग क्षमता, कम-शक्ति विशेषताओं, सरल 3-वायर इंटरफ़ेस डिजाइन, और विश्वसनीय दोहरी बिजली आपूर्ति स्विचिंग और डेटा प्रतिधारण कार्यों के लिए धन्यवाद। हालांकि रियल-टाइम क्लॉक चिप मार्केट उच्च परिशुद्धता और अधिक कार्यों (जैसे कि तापमान मुआवजे के साथ DS3231) के साथ नए उत्पादों को देखना जारी रखता है, DS1302, अपने संतुलित प्रदर्शन, कम लागत और उपयोगकर्ता के अनुकूल सुविधाओं के साथ, बुनियादी समय की जरूरतों के साथ छोटे और मध्यम आकार की परियोजनाओं, शिक्षण प्रथाओं और परिदृश्य के लिए पसंदीदा विकल्प बने हुए हैं। इलेक्ट्रॉनिक घड़ियों में दैनिक टाइमकीपिंग को चलाने से, औद्योगिक उपकरणों में समय सिंक्रनाइज़ेशन सुनिश्चित करना, निर्माताओं की रचनात्मक प्रथाओं का समर्थन करने के लिए, DS1302 अपनी तकनीकी विशेषताओं के माध्यम से "क्लासिक" के सार की व्याख्या करता है - यह मापदंडों के संदर्भ में सबसे चरम विकल्प नहीं हो सकता है, लेकिन इसकी स्थिरता, उपयोग के लिए आसानी से, और मजबूत एडाप्टेबिलिटी के साथ, यह एक विश्वसनीय समय प्रदान करता है। डेवलपर्स के लिए, DS1302 के कार्य सिद्धांत और अनुप्रयोग तर्क को समझना न केवल एक ही चिप के उपयोग में महारत हासिल करने के बारे में है, बल्कि वास्तविक समय घड़ी प्रौद्योगिकी, सीरियल संचार समय और कम-शक्ति डिजाइन अवधारणाओं के गहन सीखने के लिए एक उत्कृष्ट अभ्यास भी है। भविष्य में, यह चिप उन क्षेत्रों में एक अपूरणीय भूमिका निभाती रहेगी जो इसमें उत्कृष्टता प्राप्त करती है।

DS1302 डेटशीट

DS1302 Datasheet.pdf
