स्टेप-डाउन वोल्टेज नियामक LM2576 इन-डेप्थ एनालिसिस: एक व्यापक मार्गदर्शिकाओं से लेकर अनुप्रयोगों तक

LM2576 एक क्लासिक स्टेप-डाउन स्विचिंग नियामक हैटेक्सास इंस्ट्रूमेंट्स (टीआई) द्वारा पेश किया गया। इसके लॉन्च के बाद से, इसने डीसी पावर रूपांतरण के क्षेत्र में एक महत्वपूर्ण स्थान पर कब्जा कर लिया है। अपनी परिपक्व तकनीक, स्थिर प्रदर्शन और व्यापक प्रयोज्यता के साथ, यह मध्यम और कम-पावर स्टेप-डाउन परिदृश्यों में एक बेंचमार्क उत्पाद बन गया है। इसके आवेदन परिदृश्य कई क्षेत्रों जैसे कि औद्योगिक नियंत्रण, मोटर वाहन इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स और बैटरी-संचालित उपकरणों को कवर करते हैं। इस लेख के माध्यम से, इंजीनियर और इलेक्ट्रॉनिक्स उत्साही लोग एलएम 2576 के प्रासंगिक ज्ञान को जल्दी और व्यापक रूप से समझ सकते हैं, बिजली आपूर्ति डिजाइन कार्य के लिए स्पष्ट और व्यावहारिक मार्गदर्शन प्रदान करते हैं।

स्टेप-डाउन वोल्टेज नियामक LM2576 अवलोकन

LM2576 एक क्लासिक प्रारंभ करनेवाला-आधारित स्टेप-डाउन वोल्टेज नियामक हैटेक्सास इंस्ट्रूमेंट्स द्वारा लॉन्च किया गया। विशेष रूप से मध्यम और निम्न-शक्ति परिदृश्यों के लिए डिज़ाइन किया गया, इसमें 1A का अधिकतम आउटपुट करंट है और इसका व्यापक रूप से औद्योगिक नियंत्रण, ऑटोमोटिव इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में उपयोग किया जाता है। इसमें 7-40V का एक इनपुट वोल्टेज रेंज है (कुछ एम ओडेल्स के साथ 60V तक पहुंचने के साथ) और दोनों फिक्स्ड आउटपुट वोल्टेज (जैसे 3.3V/5V) प्रदान करते हैं। 52kHz की एक स्विचिंग आवृत्ति पर काम करते हुए, यह महत्वपूर्ण ऊर्जा दक्षता लाभों को समेटते हुए, 75%-88%की रूपांतरण दक्षता प्राप्त करता है। चिप सिस्टम विश्वसनीयता को बढ़ाने के लिए अति -संरक्षण और थर्मल शटडाउन कार्यों को एकीकृत करता है। इसका परिधीय सर्किट सरल है, जिसमें केवल एक प्रारंभ करनेवाला, संधारित्र, और डायोड को संचालित करने की आवश्यकता होती है, जिसके परिणामस्वरूप कम डिजाइन सीमा होती है। TO-220 जैसे पैकेज गर्मी अपव्यय की सुविधा प्रदान करते हैं और विभिन्न स्थापना आवश्यकताओं के अनुकूल होते हैं, जिससे यह एक इष्टतम विकल्प बन जाता है जो प्रदर्शन और उपयोग में आसानी को संतुलित करता है।
यदि आपकी परियोजना को इस श्रृंखला से एक मॉडल की आवश्यकता होती है, तो कृपया नवीनतम उद्धरण प्राप्त करने के लिए हमसे संपर्क करें।

LM2576+बम

स्टेप-डाउन वोल्टेज नियामक LM2576 पिनआउट

एक उदाहरण के रूप में आमतौर पर उपयोग किए जाने वाले TO-220 पैकेज (मॉडल LM2576T) को लेते हुए, इसके पिन के कार्यों को नीचे दी गई तालिका में दिखाया गया है:

पिन विशेषताओं और डिजाइन विचार

विन पिन: इनपुट वोल्टेज निर्दिष्ट सीमा (आमतौर पर 7V-40V) के भीतर होना चाहिए; अन्यथा, यह चिप क्षति या असामान्य संचालन का कारण हो सकता है। डिजाइन में, इनपुट वोल्टेज में रिपल और शोर को कम करने के लिए इनपुट अंत में एक उपयुक्त फ़िल्टर संधारित्र को जोड़ा जाना चाहिए।

वाउट पिन: आउटपुट वोल्टेज की सटीकता लोड से संबंधित है। आउटपुट सर्किट को डिजाइन करने में, इंडक्टर्स और कैपेसिटर जैसे घटकों को यह सुनिश्चित करने के लिए यथोचित रूप से चुना जाना चाहिए कि आउटपुट वोल्टेज की स्थिरता और लहर आवश्यकताओं को पूरा करें।

प्रतिक्रिया पिन: यह पिन शोर के प्रति बहुत संवेदनशील है। वायरिंग के दौरान, इसकी लंबाई को कम से कम किया जाना चाहिए, और इसे आउटपुट वोल्टेज की स्थिरता को प्रभावित करने से शोर के हस्तक्षेप को रोकने के लिए पावर पथ की वायरिंग के साथ पार करने से बचना चाहिए। समायोज्य-आउटपुट मॉडल के लिए, बाहरी प्रतिरोधों को आउटपुट वोल्टेज की सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता प्रतिरोधों (जैसे 1% सहिष्णुता) होना चाहिए।

चालू/बंद पिन: यदि चिप के स्विच स्थिति के रिमोट कंट्रोल की आवश्यकता नहीं है, तो यह पिन सीधे उच्च स्तर (उच्च-स्तरीय सक्षम मॉडल के लिए) या बाएं फ्लोटिंग (विशिष्ट मॉडल की आवश्यकताओं के अनुसार) से जुड़ा हो सकता है।

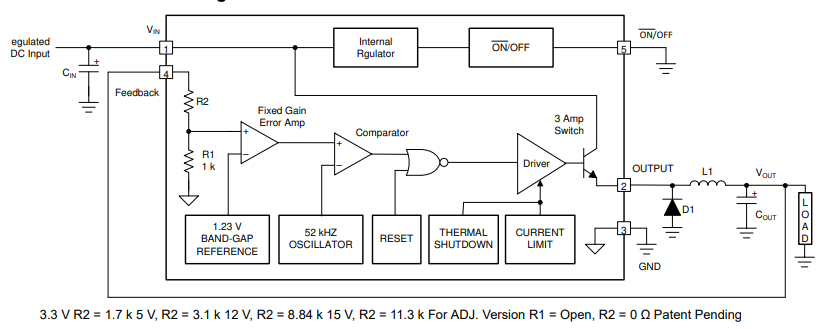

LM2576 कार्यात्मक ब्लॉक आरेख

की आंतरिक संरचनाLM2576 मुख्य रूप सेनिम्नलिखित कोर मॉड्यूल शामिल हैं:

वोल्टेज संदर्भ: त्रुटि एम्पलीफायर के लिए इनपुट बेंचमार्क के रूप में सेवारत एक स्थिर संदर्भ वोल्टेज प्रदान करता है।

त्रुटि प्रवर्धक: संदर्भ वोल्टेज के साथ फीडबैक वोल्टेज की तुलना करता है, उनके बीच त्रुटि संकेत को बढ़ाता है, और इसका उपयोग पावर स्विच के ऑन/ऑफ स्थिति को नियंत्रित करने के लिए करता है।

थरथरानवाला: पूरे सर्किट के स्विचिंग लय को नियंत्रित करने के लिए एक निश्चित-आवृत्ति (52kHz) घड़ी संकेत उत्पन्न करता है।

पावर स्विच: आमतौर पर एक MOSFET, जो घड़ी सिग्नल के नियंत्रण में चालू या बंद होता है और त्रुटि एम्पलीफायर के आउटपुट सिग्नल को ऊर्जा हस्तांतरण और रूपांतरण को सक्षम करता है।

• संरक्षण परिपथ: असामान्य परिस्थितियों में चिप की रक्षा के लिए अति -संरक्षण और थर्मल शटडाउन सर्किट शामिल हैं।

इसकी कार्य प्रक्रिया इस प्रकार है: इनपुट वोल्टेज का नमूना लेने के बाद, एक प्रतिक्रिया वोल्टेज प्राप्त किया जाता है। इस प्रतिक्रिया वोल्टेज की तुलना त्रुटि एम्पलीफायर में संदर्भ वोल्टेज के साथ की जाती है ताकि एक त्रुटि संकेत उत्पन्न हो सके। एरर सिग्नल को पावर स्विच के चालू/बंद को नियंत्रित करने के लिए ऑसिलेटर द्वारा उत्पन्न घड़ी सिग्नल के साथ जोड़ा जाता है। जब पावर स्विच चालू हो जाता है, तो इनपुट वोल्टेज इंडक्टर को पावर की आपूर्ति करता है और स्विच के माध्यम से लोड करता है, और प्रारंभ करनेवाला ऊर्जा संग्रहीत करता है। जब पावर स्विच बंद कर दिया जाता है, तो प्रारंभ करनेवाला फ्री-व्हीलिंग डायोड के माध्यम से संग्रहीत ऊर्जा को जारी करता है, लोड को बिजली की आपूर्ति जारी रखता है। इस बंद-लूप विनियमन प्रक्रिया के माध्यम से, आउटपुट वोल्टेज स्थिर रहता है।

LM2576 सुविधाएँ

उच्च दक्षता:52kHz की स्विचिंग आवृत्ति के साथ, रूपांतरण दक्षता विभिन्न लोड स्थितियों के तहत 75% -88% तक पहुंच सकती है। उच्च दक्षता का अर्थ है चिप की कम बिजली की खपत, जिससे गर्मी अपव्यय आवश्यकताओं को कम करना, यह सीमित गर्मी अपव्यय स्थान वाले अनुप्रयोगों के लिए उपयुक्त हो जाता है।
वाइड इनपुट रेंज:डीसी इनपुट वोल्टेज रेंज आमतौर पर 7V-40V है, और कुछ मॉडल (जैसे LM2576HVT) 60V तक का समर्थन कर सकते हैं। यह विभिन्न बिजली इनपुट परिदृश्यों के अनुकूलन को सक्षम करता है, चिप की बहुमुखी प्रतिभा को बढ़ाता है।
आउटपुट लचीलापन:कई आउटपुट वोल्टेज संस्करण उपलब्ध हैं, जिनमें निश्चित आउटपुट (3.3V, 5V, 12V, 15V) और समायोज्य आउटपुट (1.23V-37V) शामिल हैं। फिक्स्ड-आउटपुट मॉडल को अतिरिक्त समायोजन के बिना सीधे उपयोग किया जा सकता है; समायोज्य-आउटपुट मॉडल विभिन्न उपकरणों की जरूरतों को पूरा करते हुए, बाहरी रोकनेवाला नेटवर्क के माध्यम से आउटपुट वोल्टेज की लचीली सेटिंग की अनुमति देते हैं।
संरक्षण तंत्र:अंतर्निहित ओवरक्रैक संरक्षण और थर्मल शटडाउन फ़ंक्शंस। जब आउटपुट करंट निर्दिष्ट दहलीज से अधिक हो जाता है, तो ओवरक्रेन्ट प्रोटेक्शन सर्किट आउटपुट करंट को सीमित करने के लिए सक्रिय होता है, जो कि ओवरक्रेक्ट के कारण चिप को नुकसान को रोकता है। जब चिप का जंक्शन तापमान सेट तापमान (आमतौर पर 125 ℃) से अधिक हो जाता है, तो थर्मल शटडाउन फ़ंक्शन चिप के संचालन को बंद कर देता है, और यह तापमान कम होने के बाद स्वचालित रूप से फिर से शुरू हो जाता है, चिप को ओवरहीटिंग क्षति से बचाता है।
अन्य सुविधाओं:इसमें कम स्टैंडबाय वर्तमान विशेषताएं हैं। जब चिप को बंद या हल्के लोड के तहत बंद कर दिया जाता है, तो बिजली की खपत कम होती है, जो बैटरी-संचालित उपकरणों की बैटरी जीवन को बढ़ाने में मदद करती है। इसके अतिरिक्त, कुछ मॉडलों में बाहरी सिंक्रनाइज़ेशन क्षमता होती है, जिससे स्विचिंग आवृत्ति को बाहरी घड़ी सिग्नल में सिंक्रनाइज़ किया जा सकता है, जिससे विभिन्न सर्किटों के बीच हस्तक्षेप कम होता है।

LM2576 अनुप्रयोग

LM2576, एक लोकप्रिय कदम - डाउन स्विचिंग रेगुलेटोटेक्सास इंस्ट्रूमेंट्स से आर, अपने विश्वसनीय प्रदर्शन और लचीली सुविधाओं के कारण कई उद्योगों में विविध अनुप्रयोगों को पाता है।

1। औद्योगिक नियंत्रण

सेंसर और एक्ट्यूएटर शक्ति: औद्योगिक स्वचालन प्रणालियों में, तापमान, दबाव और स्थिति सेंसर जैसे कई सेंसर स्थिर कम - वोल्टेज बिजली की आपूर्ति की आवश्यकता होती है। LM2576 इन सेंसर के लिए आमतौर पर उपयोग किए जाने वाले 24V औद्योगिक पावर बस को 5V या 3.3V में स्थिर कर सकता है। इसी तरह, सोलनॉइड वाल्व जैसे छोटे -पैमाने के एक्ट्यूएटर्स को LM2576 के विनियमित आउटपुट द्वारा संचालित किया जा सकता है।

माइक्रोकंट्रोलर शक्ति: औद्योगिक नियंत्रण इकाइयां अक्सर विभिन्न संचालन का प्रबंधन और समन्वय करने के लिए माइक्रोकंट्रोलर को नियुक्त करती हैं। LM2576 एक स्थिर शक्ति स्रोत प्रदान करता है, यह सुनिश्चित करता है कि माइक्रोकंट्रोलर वोल्टेज के उतार -चढ़ाव के कारण होने वाले ग्लिट्स के बिना संचालित होता है।

2। मोटर वाहन इलेक्ट्रॉनिक्स

में - कार इन्फोटेनमेंट सिस्टम: कार रेडियो, जीपीएस नेविगेशन सिस्टम और टचस्क्रीन डिस्प्ले जैसे उपकरणों को एक स्थिर बिजली की आपूर्ति की आवश्यकता होती है। LM2576 इन घटकों को बिजली देने के लिए 12V या 24V वाहन बैटरी वोल्टेज को उचित कम - वोल्टेज स्तर (जैसे, 5V या 3.3V) में बदल सकता है। यह इंजन के प्रारंभ और अन्य वाहन संचालन के दौरान होने वाले विद्युत संक्रमण और वोल्टेज स्पाइक्स का सामना भी कर सकता है।

डैशबोर्ड इलेक्ट्रॉनिक्स: इंस्ट्रूमेंट क्लस्टर डिस्प्ले, जिसमें स्पीडोमीटर, ईंधन गेज और चेतावनी संकेतक रोशनी शामिल हैं, स्थिर शक्ति पर भरोसा करते हैं।LM2576ड्राइवर को सटीक और विश्वसनीय जानकारी प्रदान करते हुए, इन डिस्प्ले के पीछे इलेक्ट्रॉनिक्स का लगातार संचालन सुनिश्चित करता है।

3। उपभोक्ता इलेक्ट्रॉनिक्स

राउटर और नेटवर्क उपकरण: राउटर, स्विच और वायरलेस एक्सेस पॉइंट्स को नेटवर्क कनेक्टिविटी बनाए रखने के लिए स्थिर शक्ति की आवश्यकता होती है। LM2576 इनपुट वोल्टेज को पावर एडाप्टर (आमतौर पर 9V - 12V) से आंतरिक सर्किटरी के लिए आवश्यक 5V या 3.3V में माइक्रोप्रोसेसर्स, मेमोरी चिप्स और नेटवर्क इंटरफ़ेस घटकों सहित आवश्यक 5V या 3.3V में बदल सकता है।

सेट - शीर्ष बक्से: इन उपकरणों का उपयोग टेलीविजन संकेतों को प्राप्त करने और डिकोड करने के लिए किया जाता है। LM2576 सेट के विभिन्न वर्गों को आवश्यक शक्ति प्रदान करता है - टॉप बॉक्स, जैसे कि ट्यूनर, डिकोडर और एचडीएमआई आउटपुट सर्किटरी, चिकनी वीडियो और ऑडियो प्लेबैक सुनिश्चित करता है।

4। बैटरी - संचालित उपकरण

पोर्टेबल चिकित्सा उपकरण: ग्लूकोज मीटर, पोर्टेबल इलेक्ट्रोकार्डियोग्राम (ईसीजी) मॉनिटर, और हैंडहेल्ड पल्स ऑक्सीमीटर जैसे डिवाइस अक्सर बैटरी पर चलते हैं। LM2576 बैटरी वोल्टेज (जैसे, एक लिथियम - आयन बैटरी पैक से 7.4V) को एक स्थिर 5V या 3.3V में बदल सकता है, अपनी अपेक्षाकृत उच्च दक्षता के साथ बैटरी जीवन का विस्तार कर सकता है और डिवाइस के सेंसर, माइक्रोकंट्रोलर और प्रदर्शन इकाइयों को पावर दे सकता है।

वायरलेस सेंसर नोड्स: इंटरनेट ऑफ थिंग्स (IoT) एप्लिकेशन में, विभिन्न वातावरणों में तैनात वायरलेस सेंसर नोड्स बैटरी द्वारा संचालित होते हैं। LM2576 बैटरी वोल्टेज को नोड के रेडियो ट्रांसीवर, माइक्रोकंट्रोलर, और सेंसर घटकों के लिए एक उपयुक्त स्तर तक नीचे ले जा सकता है, जो लगातार बैटरी प्रतिस्थापन के बिना लंबे समय तक संचालन को सक्षम करता है।

निश्चित आउटपुट वोल्टेज संस्करण विशिष्ट अनुप्रयोग आरेख

यह एक विशिष्ट अनुप्रयोग आरेख हैLM2576फिक्स्ड - आउटपुट वोल्टेज संस्करण। यह 7V - 40V (HV के लिए 60V) अनियमित डीसी इनपुट लेता है। प्रमुख घटकों में इनपुट कैपेसिटर CIN (100μF), प्रारंभ करनेवाला L1 (100μH), फ्री - व्हीलिंग डायोड D1 (1N5822), और आउटपुट कैपेसिटर कॉट (1000μF) शामिल हैं, जो 3 ए लोड के लिए +5V विनियमित आउटपुट प्रदान करते हैं।

1.2-V से 55-V समायोज्य 3-कम आउटपुट रिपल के साथ बिजली की आपूर्ति

यह एक 1.2 - 55V समायोज्य 3 ए बिजली आपूर्ति सर्किट है जो LM2576HV - adj का उपयोग कर रहा है। यह 55V अनियमित डीसी इनपुट लेता है, जिसमें CIN (100μF), L1 (150μH), D1 (1N5822), Cout (2000μF), और R1/R2 जैसे घटकों के साथ वोल्टेज समायोजन के लिए होता है। एक वैकल्पिक रिपल फ़िल्टर (20μH प्रारंभ करनेवाला + 100μF संधारित्र) आउटपुट रिपल को कम करता है।

Inverting हिरन-बूस्ट −12 V विकसित करता है

यह एक इनवर्टिंग हिरन है - LM2576HV - adj का उपयोग करके बढ़ावा सर्किट। यह +12 से +45V अनियमित डीसी इनपुट लेता है। CIN (100μF), L1 (68μH), D1 (1N5822), और Cout (2200μF) जैसे घटक चिप के साथ काम करते हैं, जो 0.7a पर एक विनियमित - 12V आउटपुट उत्पन्न करने के लिए, वोल्टेज उलटा और विनियमन को सक्षम करता है।

का उपयोग कैसे करेंLM2576?

1। आवश्यकताओं का विश्लेषण

सबसे पहले, इनपुट वोल्टेज रेंज, आउटपुट वोल्टेज मूल्य और अधिकतम लोड वर्तमान निर्धारित करें। उदाहरण के लिए, यदि इनपुट वोल्टेज 7V से 40V तक भिन्न होता है, और आपको 1A के अधिकतम लोड करंट के साथ एक स्थिर 5V आउटपुट की आवश्यकता होती है, तो उपयुक्त LM2576 मॉडल का चयन करें। फिक्स्ड - LM2576T - 5.0 जैसे आउटपुट मॉडल को सरल अनुप्रयोगों के लिए चुना जा सकता है; समायोज्य आउटपुट आवश्यकताओं के लिए, समायोज्य संस्करण अधिक उपयुक्त है।

2। घटक चयन

• प्रारंभ करनेवाला: इनपुट और आउटपुट वोल्टेज और 52KHz स्विचिंग आवृत्ति के आधार पर, आवश्यक इंडक्शन मान की गणना करें। आमतौर पर, एक 33μH प्रारंभ करनेवाला एक सामान्य विकल्प है, लेकिन यह सुनिश्चित करें कि इसकी संतृप्ति वर्तमान अधिकतम आउटपुट करंट से अधिक हो और कम डीसी प्रतिरोध है।

• संधारित्र: रिपल आवश्यकताओं के अनुसार इनपुट और आउटपुट कैपेसिटर का चयन करें। इनपुट संधारित्र C1 अक्सर इनपुट शोर को फ़िल्टर करने के लिए 10μF इलेक्ट्रोलाइटिक संधारित्र और 0.1μF सिरेमिक संधारित्र को जोड़ता है। आउटपुट कैपेसिटर C2 आउटपुट रिपल को कम करने के लिए 100μF इलेक्ट्रोलाइटिक कैपेसिटर और 0.1μF सिरेमिक कैपेसिटर का उपयोग करता है।

• फ्री - व्हीलिंग डायोड: 1N5822 की तरह एक उपयुक्त डायोड चुनें। इसका रिवर्स - ब्रेकडाउन वोल्टेज अधिकतम इनपुट वोल्टेज से अधिक होना चाहिए, और आगे - वर्तमान रेटिंग को आउटपुट वर्तमान मांग को पूरा करना चाहिए।

3। सर्किट डिजाइन और पीसीबी लेआउट

विशिष्ट अनुप्रयोग सर्किट के अनुसार एक विस्तृत सर्किट योजनाबद्ध बनाएं। पीसीबी बिछाते समय, सिग्नल पथ से पावर पथ को अलग करें। प्रतिरोध और इंडक्शन को कम करने के लिए पावर पथ छोटा और मोटा होना चाहिए। विश्वसनीय ग्राउंडिंग के लिए एकल -बिंदु ग्राउंडिंग या एक ग्राउंड प्लेन का उपयोग करें। के लिए - 220 पैकेज, उच्च -बिजली अनुप्रयोगों में हीट सिंक के लिए पर्याप्त स्थान आरक्षित करें।

4। डिबगिंग और परीक्षण

प्रोटोटाइप बनाने के बाद, आउटपुट वोल्टेज, रिपल और दक्षता का परीक्षण करें। यदि आउटपुट वोल्टेज अस्थिर है या रिपल बहुत बड़ा है, तो संभव हस्तक्षेप या गलत चयन के लिए घटक कनेक्शन, घटक मान और पीसीबी लेआउट की जांच करें, और समय पर समायोजन करें।

सामान्य मुद्दों का समस्या निवारण

अत्यधिक आउटपुट रिपल: यह अपर्याप्त आउटपुट कैपेसिटर क्षमता, अनुचित संधारित्र प्रकार, या। वायरिंग के कारण हो सकता है। कम समतुल्य श्रृंखला प्रतिरोध (ईएसआर) के साथ कैपेसिटर का उपयोग करते हुए, आउटपुट कैपेसिटर की क्षमता बढ़ाने का प्रयास करें, या पावर पथ और सिग्नल पथों की लंबाई को छोटा करने के लिए वायरिंग को अनुकूलित करें।
अस्थिर वोल्टेज: यह फीडबैक सर्किट में हस्तक्षेप, इंडक्टर्स या कैपेसिटर के अनुचित चयन, या इनपुट वोल्टेज के अत्यधिक उतार -चढ़ाव के परिणामस्वरूप हो सकता है। जांचें कि क्या फीडबैक पिन की वायरिंग उचित है, उपयुक्त इंडक्टर्स और कैपेसिटर के साथ बदलें, या इनपुट वोल्टेज को स्थिर करने के लिए इनपुट एंड पर एक फ़िल्टर सर्किट जोड़ें।
कम दक्षता: यह फ्रीव्हीलिंग डायोड के अत्यधिक फॉरवर्ड वोल्टेज ड्रॉप के कारण हो सकता है, प्रारंभ करनेवाला के अत्यधिक डीसी प्रतिरोध, या स्विचिंग ट्रांजिस्टर के अत्यधिक प्रतिरोध। कम फॉरवर्ड वोल्टेज ड्रॉप के साथ Schottky डायोड का उपयोग करें, कम DC प्रतिरोध के साथ इंडक्टर्स, या जांचें कि क्या चिप सामान्य स्विचिंग आवृत्ति पर काम कर रहा है।

LM2576 के लिए समकक्ष

LM1117
प्रकार और वोल्टेज विनियमन मोड: कम ड्रॉपआउट रैखिक नियामक (एलडीओ)। यह आंतरिक ट्रांजिस्टर के वोल्टेज ड्रॉप को समायोजित करके आउटपुट वोल्टेज को स्थिर करता है। स्विचिंग नियामकों की तुलना में, इसमें छोटे आउटपुट वोल्टेज रिपल हैं।
आउटपुट वोल्टेज: विभिन्न निश्चित आउटपुट वोल्टेज संस्करणों में उपलब्ध है, जैसे कि 1.8V, 2.5V, 3.3V, आदि। एक समायोज्य संस्करण भी है, जो आउटपुट वोल्टेज को बाहरी प्रतिरोधों के माध्यम से सेट कर सकता है, आउटपुट वोल्टेज रेंज के साथ आमतौर पर 1.25V - 5V के आसपास।
आउटपुट करंट: विशिष्ट आउटपुट करंट 800mA है, और कुछ बढ़ाया संस्करण 1 ए तक पहुंच सकते हैं। यह पावर शोर के प्रति संवेदनशील सर्किट के लिए उपयुक्त है और छोटे लोड करंट के साथ, जैसे कि माइक्रोकंट्रोलर सिस्टम और ऑडियो सर्किट।
ड्रॉपआउट वोल्टेज विशेषता: ड्रॉपआउट वोल्टेज कम है, आमतौर पर पूर्ण लोड के तहत 1.2V के आसपास। इसकी दक्षता साधारण रैखिक नियामकों की तुलना में अधिक है, लेकिन स्विचिंग नियामकों की तुलना में कम है।
CS51411
प्रकार और वोल्टेज विनियमन मोड: यह स्विचिंग नियामकों से संबंधित है, आम तौर पर आउटपुट वोल्टेज को समायोजित करने के लिए पीडब्लूएम (पल्स चौड़ाई मॉड्यूलेशन) का उपयोग करते हैं, जो उच्च रूपांतरण दक्षता प्राप्त कर सकते हैं।
आउटपुट वोल्टेज: आउटपुट वोल्टेज की समायोज्य सीमा चौड़ी है, जो विभिन्न वोल्टेज आवश्यकताओं को पूरा कर सकती है और अधिक जटिल बिजली आपूर्ति डिजाइन परिदृश्यों के अनुकूल हो सकती है।
आउटपुट करंट: इसमें मजबूत आउटपुट वर्तमान क्षमता है और यह बड़ी लोड ड्राइविंग क्षमता प्रदान कर सकता है, जो उच्च शक्ति आवश्यकताओं के साथ सर्किट के लिए उपयुक्त है।
अन्य विशेषताएं: आमतौर पर कई सुरक्षा कार्यों के साथ एकीकृत, जैसे कि ओवरक्रेन्ट प्रोटेक्शन, ओवरवॉल्टेज प्रोटेक्शन और ओवरटेम्परेचर प्रोटेक्शन। लोड में तेजी से बदलाव के साथ सामना करने के लिए इसमें तेजी से क्षणिक प्रतिक्रिया क्षमता भी हो सकती है।
LM723
प्रकार और वोल्टेज विनियमन मोड: यह एक सामान्य-उद्देश्य रैखिक वोल्टेज नियामक है, जिसका उपयोग सकारात्मक वोल्टेज नियामक या उपयुक्त बाहरी सर्किट कॉन्फ़िगरेशन के माध्यम से एक नकारात्मक वोल्टेज नियामक के रूप में किया जा सकता है। यह त्रुटि प्रवर्धन और प्रतिक्रिया नियंत्रण के माध्यम से आउटपुट वोल्टेज को स्थिर करता है।
आउटपुट वोल्टेज: आउटपुट वोल्टेज समायोजन रेंज 2V से 37V तक चौड़ी है, और आउटपुट वोल्टेज को बाहरी अवरोधक नेटवर्क के माध्यम से लचीले ढंग से सेट किया जा सकता है।
आउटपुट करंट: इसकी खुद की आउटपुट वर्तमान क्षमता सीमित है, आम तौर पर दसियों मिलीमीटर्स के आसपास, लेकिन यह बाहरी पावर ट्रांजिस्टर को बड़े भार को चलाने के लिए आउटपुट करंट का विस्तार कर सकता है।
अनुप्रयोग परिदृश्य: इसके लचीलेपन के कारण, इसका उपयोग अक्सर प्रयोगशाला बिजली की आपूर्ति, औद्योगिक नियंत्रण उपकरण और अन्य अवसरों में किया जाता है, जिनमें वोल्टेज विनियमन सटीकता के लिए कुछ आवश्यकताएं होती हैं और विशेष रूप से बड़े लोड वर्तमान नहीं होते हैं।
LM7912
प्रकार और वोल्टेज विनियमन मोड: तीन-टर्मिनल फिक्स्ड नेगेटिव वोल्टेज नियामक। यह इनपुट डीसी वोल्टेज को एक स्थिर -12V आउटपुट वोल्टेज में बदल सकता है और आंतरिक सर्किट के समायोजन के माध्यम से आउटपुट वोल्टेज को स्थिर रख सकता है।
आउटपुट वोल्टेज: -12V का निश्चित आउटपुट, गैर -समायोज्य।
आउटपुट करंट: अधिकतम आउटपुट करंट आम तौर पर 1 ए है, जो कुछ सर्किटों को पूरा कर सकता है जिन्हें नकारात्मक बिजली की आपूर्ति की आवश्यकता होती है और इस सीमा के भीतर वर्तमान मांग होती है, जैसे कि परिचालन एम्पलीफायरों की नकारात्मक बिजली की आपूर्ति।
अनुप्रयोग परिदृश्य: अक्सर इलेक्ट्रॉनिक उपकरणों में उपयोग किया जाता है जिन्हें संबंधित चिप्स के लिए नकारात्मक बिजली की आपूर्ति प्रदान करने के लिए, ऑडियो पावर एम्पलीफायर सर्किट जैसे स्थिर -12V बिजली की आपूर्ति की आवश्यकता होती है।

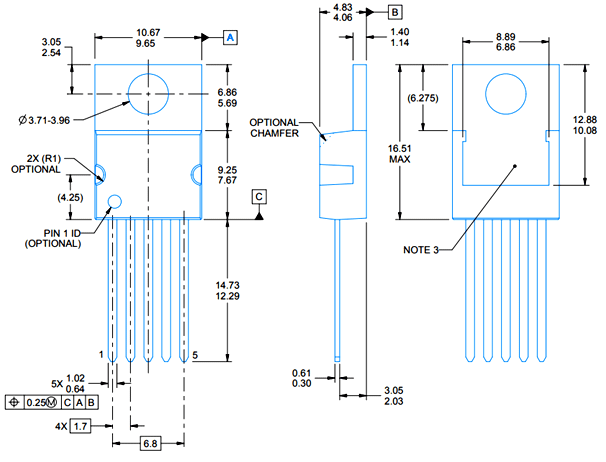

LM2576पैकेज सूचना

LM2576 कई मुख्य पैकेज प्रकारों में उपलब्ध है:

TO-220 पैकेज (LM2576T): यह एक आमतौर पर अच्छी गर्मी अपव्यय प्रदर्शन के साथ एक होल पैकेज के माध्यम से इस्तेमाल किया जाता है, जो एक हीटसिंक के माध्यम से ठंडा करने के लिए उपयुक्त है। इसका पिन लेआउट स्पष्ट है, मैनुअल टांका लगाने और स्थापना की सुविधा।

TO-263 पैकेज: एक सतह-माउंट पैकेज, स्वचालित उत्पादन के लिए आदर्श। यह कम पीसीबी स्थान पर कब्जा कर लेता है, लेकिन TO-220 पैकेज की तुलना में थोड़ा हीन गर्मी अपव्यय प्रदर्शन है।

विभिन्न पैकेजों में अलग -अलग थर्मल प्रतिरोध पैरामीटर होते हैं। To-220 पैकेज का जंक्शन-टू-एम्बिएंट थर्मल प्रतिरोध आमतौर पर 60 ° C/W (बिना हीटसिंक के) के आसपास होता है, जिसे हीटसिंक जोड़कर काफी कम किया जा सकता है। एक थर्मल समाधान डिजाइन करते समय, उचित हीटसिंक आकार और प्रकार को चिप की बिजली की खपत और संचालन परिवेश के तापमान के आधार पर चुना जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि चिप का जंक्शन तापमान निर्दिष्ट सीमा के भीतर रहता है।

LM2576 डेटशीट

LM2576 Datasheet.pdf

निष्कर्ष

निष्कर्ष के तौर पर,LM2576स्टेप-डाउन वोल्टेज विनियमन, संतुलन दक्षता, बहुमुखी प्रतिभा और डिजाइन की आसानी के दायरे में एक कालातीत और विश्वसनीय समाधान के रूप में खड़ा है। इसकी विस्तृत इनपुट रेंज, लचीले आउटपुट विकल्प और मजबूत सुरक्षा तंत्र इसे विविध अनुप्रयोगों में एक प्रधानमंत्री बनाते हैं - औद्योगिक नियंत्रण से लेकर मोटर वाहन और उपभोक्ता इलेक्ट्रॉनिक्स तक।
चाहे आप एक कॉम्पैक्ट पावर मॉड्यूल डिजाइन कर रहे हों या एक उत्साही एक बैटरी-संचालित डिवाइस को प्रोटोटाइप कर रहे हों, इसकी सुविधाओं, कार्य सिद्धांतों को समझते हैं, और डिजाइन बारीकियों को इसकी पूरी क्षमता को अनलॉक करता है। जबकि नए नियामक उच्च आवृत्तियों या छोटे पैरों के निशान की पेशकश कर सकते हैं, LM2576 अपने सिद्ध प्रदर्शन और पहुंच के लिए एक पसंद है।
इस गाइड में अंतर्दृष्टि का लाभ उठाकर - घटक चयन से लेकर पीसीबी लेआउट तक - आप स्थिर, कुशल बिजली प्रणालियों के निर्माण के लिए अपनी क्षमताओं का उपयोग कर सकते हैं। जैसे -जैसे प्रौद्योगिकी विकसित होती है, LM2576 की विरासत समाप्त हो जाती है, बिजली प्रबंधन में इसके स्थायी मूल्य के लिए एक वसीयतनामा।
